家装水电电气线管横平竖直走线方法

家装工程中，水电利润占据了相当大比重，不再是以前几千元的概念了。以建筑面积150平米的住宅为例，实践中，水电改造费用从1w出头，最高达到5w，都不算罕见。
这个费用与水电线管水管长度息息相关，一般都是按线管或水管米数收费。所以，实践中，就有了“横平竖直”和“最短距离”两种基本走线方法。

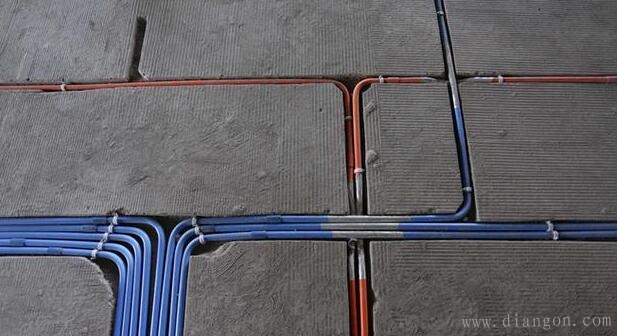

横平竖直走线法如下：

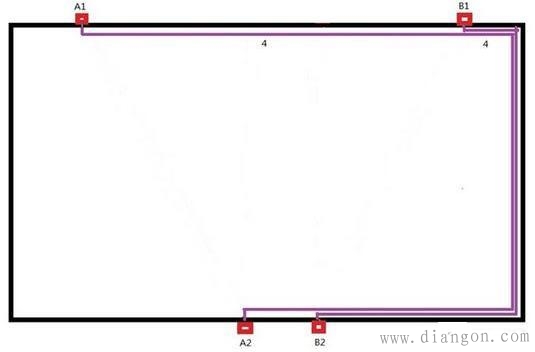

最短距离走线法如下：

我们先来看看国家规范要求：
国家标准《住宅装饰装修工程施工规范》，对此有以下规定：
16.3.3、暗线敷设必须配管。当管线长度超过15m或有两个直角弯时，应增设拉线盒。
16.3.4、同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积(包括绝缘外皮)不应超过管内截面积的40%。
（根据后款规定，常用的4分PVC线管，内空截面积约126平方毫米，2.5平方的电线全截面积约8.97--10.41平方，按9平方算，允许一根管穿126*40％/9＝5.6，也就是说，一根4分管完全可以穿5根2.5平方的电线。这数据重要吧？）
从成本上来讲，横平竖直走线，管线，电线消耗量明显大于最短距离。
下面是据图说明：

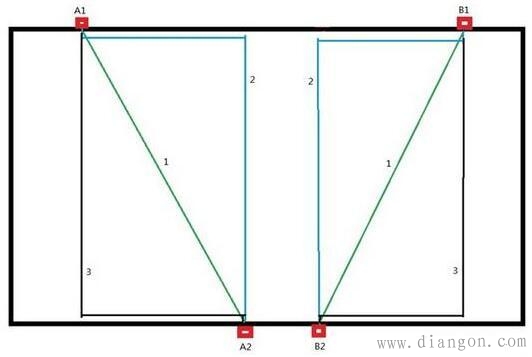

上图所示：如果分别需要从墙面上的底盒A1走线管到对面墙上的A2底盒，从B1走线管到对面墙上的B2底盒。那么一般实践中可能见到第1、第2、第3和另一张图的第4种走法，或者还有更加弯曲复杂的走法。但不管哪一种走法，只有线路1为最短距离，成本最低。
从日后维修方面来讲，最短距离明显优于横平竖直走法。

日后确定管线位置。第1种走法，线管走向只有一种可能，就是两个底盒垂直对应到地面，把两点连起来，这根连线就是线管位置，非常准确。而横平竖直走法，明显会有很多种情况。
日后电路维护。电路难免要维修、更换、增加电线，弯头越少，长度越短，阻力总是越少，越容易拉得出来。如果一根4分线管中间的弯头有四五个，里面穿了3根4平方的电线，由于电线外套的塑料与PVC线管之间，会有很大的摩擦力，如果不用拉线器，手拉基本上会拉不动，也就无法维护。如果采用第1种最短路线法，可以轻而易举拉出来，进行更换、增加电线等维护。
从美观和墙面打钉子问题来分析
推崇“横平竖直”的“技术派”，一个很大的理由就是这样“整齐美观”。尤其上面第4种走法，配合其他的管线，并排靠在一起，离墙根30cm范围内，浩浩荡荡绕一圈，多漂亮啊。
不过，补槽隐蔽以后，怎么看得出下面是否美观？
墙面打钉子问题。首先，如果线管从地面上天花，一般都是垂直上去；插座开关到地面，也是垂直下来，按这个规则走，这个位置不难判断。然后是相邻两个底盒墙面直拉的问题，也可以根据底盒位置，准确定位，打不了钉子。
最后总结：
对于水电装修，合理的做法是电走地，水走顶，水管要横平竖直，电线要两点走最近距离。现在水电装修出现较多问题的多是在电管的走线方法上。乱走线，也是房屋面积相同，水电装修费用差距悬殊的主要原因。电管横平竖直的走法，看似漂亮，但是这线管最终是埋在地下的，走得再平直，谁能看到？能看到的，只是流走的白花花的银子。而且，横平竖直走线，以后想更换电线就不用想了。只要出现两个直角弯，电线就抽不动了。
