刀开关和隔离开关的作用原理

图所示为平板式手柄操作的单极刀开关的结构。由图可见，刀开关（隔离开关）是由手柄、触刀、静插座（简称插座）、铰链支座和绝缘底板所组成，绝缘底板一般用酚醛玻璃布板或环氧玻璃布板等层压板制造，也有的采用陶瓷材料。绝缘手柄多用塑料压制。触刀材料为硬纯铜板，静插座及铰链支座采用硬纯铜板或黄铜板制成。

同一般开关电器比较，刀开关的触刀相当于动触头，而静插座相当于静触头。当操作人员握住手柄，使触刀绕铰链支座转动，插到静插座内的时候，就完成了接通操作。这时，由铰链支座、触刀和静插座形成了一个电流通路。如果操作人员使触刀绕铰链支座作反方向转动，脱离静插座，电路就被切断。

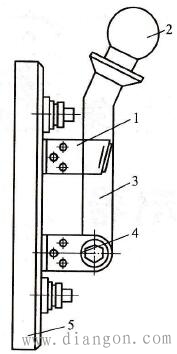

网 平板式手柄操作单极刀开关

1-静插座；2-手柄；3-触刀；4-铰链支座；5-绝缘底板

为了保证触刀和静插座在合闸位置上接触良好，它们之间必须具有一定的接触压力。为此，额定电流较小的刀开关，利用材料的弹性来产生所需的接触压力；额定电流较大的刀开关，还要通过在静插座两侧加弹簧片的方式进一步增加接触压力。触刀与静插座之间的接触一般为楔形线接触。这种接触形式的优点如下。

①互相接触的表面一般无需进行修整，装配非常方便。

②即使触刀与静插座之间有些倾斜，仍能保证接触良好。

③与面接触比较，摩擦力比较小，有助于降低操作力。

④在双刀片结构中，导体之间的电动力是内向的，有助于提高电动稳定性及增大接触压力。

从结构上来看，大电流刀开关与小电流刀开关的触刀和静插座也不一样。
