电压互感器符号表示方法

电压互感器是一个带铁心的变压器，主要是用来按比例变换线路上的电压。根据GB4728-6-84 《电能的发生和转换》，在电气工程应用中电压互感器符号有明确的规定。
　　电压互感器：Potential transformer 简称PT，在新国标也叫Transformer voltage 也简称TV，与旧国标中“YH”（电压互感器的“压”、“互”二字的汉语拼音第一个字母的组合）相对应。

单相电压互感器符号

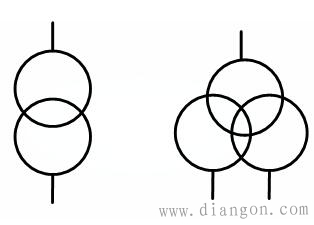

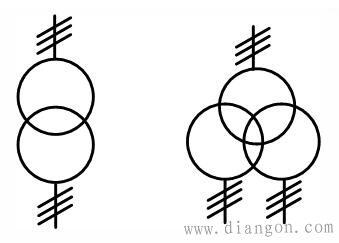

　　左图中两个圈代表一个初级绕组、一个次级绕组；右图中三个圈代表一个初级绕组、二个次级绕组； 更多个圈的则最上面一个圈是初级绕组，其它均为次级绕组。上图中两个图例均表示单相电压互感器。三相电压互感器符号与单相电压互感器符号类似，区别在于线端增加三条表示三相的线端，其图例如下：

三相电压互感器符号
