电气控制回路布线技巧
时间：2023-03-07作者：佚名
|
母线的选取:

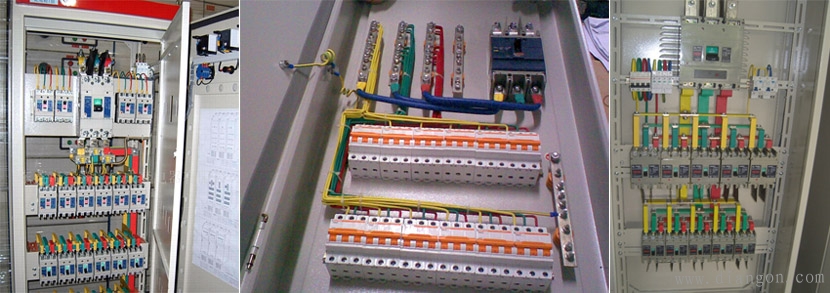

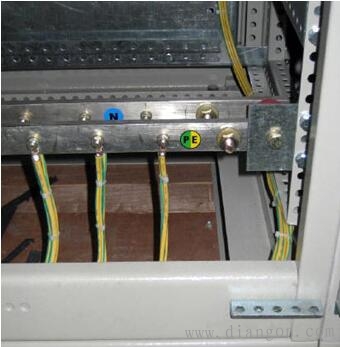

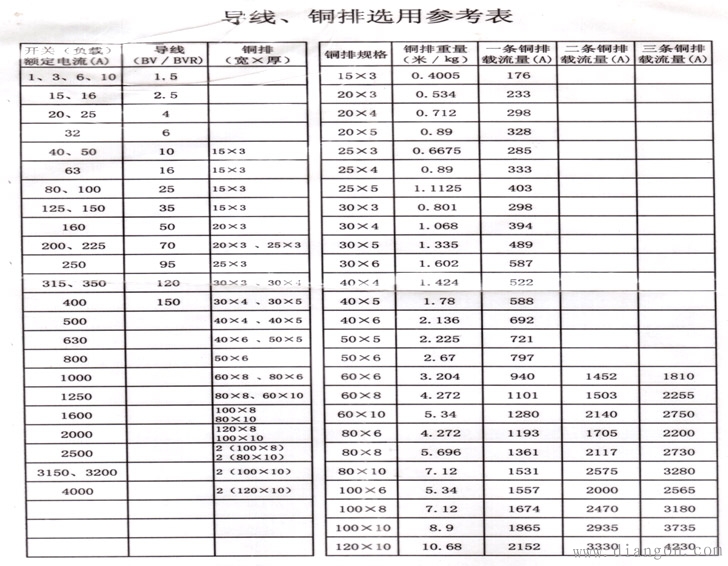

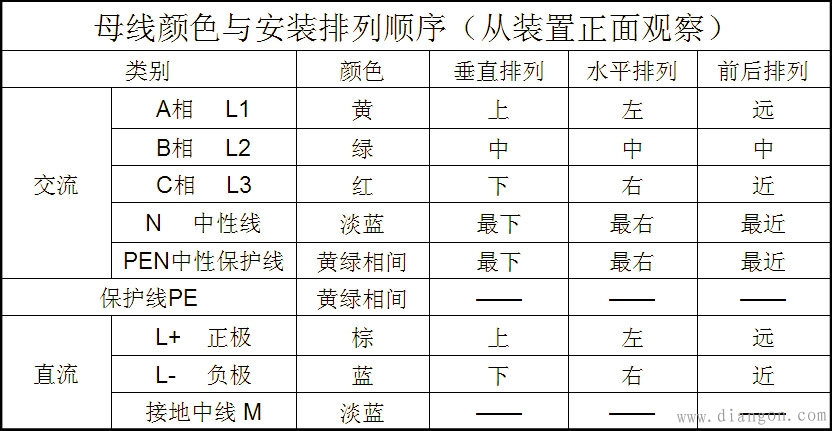

一次配线应尽量选用矩形铜母排，当用矩形母排难以加工时或电流小于等于100A 可选用绝缘导线。 接地铜母排的截面面积＝电柜进线母排单相截面面积×1/2； 母线的颜色及排列： 电气控制柜线路系统实拍：
|
