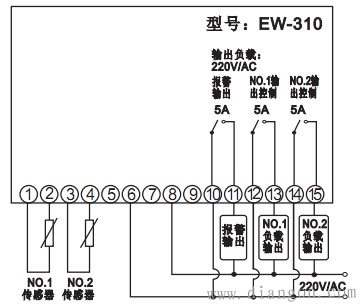

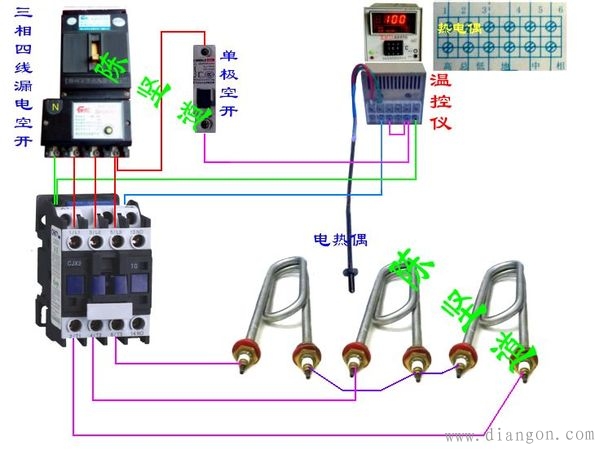

温度控制器接线图

温控器的接线无非是接输入输出最主要的2个部位接好线,和供电电源就可以正常的工作了。高档，复杂的温控器功能较多，主要是给2次仪表和记录仪的信号。或者外部的开关信号。把握住仪表的功能就能很容易的接线。

一，温控器是一个控制机构，它需要一个能采集外部信号的传感器。所以它有一个输入端。一般输入端的符号会有英文INPUT字样。常见的有：1.Pt100铂电阻（3线，也有2线）。2.热电偶（2线）。3.红外测温仪（2线，变送出模拟量信号）。
二，它的下一级应是执行机构。所以它有一个输出，用来给执行机构执行信号。一般输出端的符号会有英文OUTPUT 字样。 常见有1.DC4-20mA..2.接点开关量。3.固态驱动。4.DC 0-10v。
三，温控器的报警都是开关量、一般是一个公共端。然后再分1.2.3.路报警。接线图上一般有ALM1.ALM2，字样。或者EV1.EV2.
四，温控器常见的电源是80-220V AC和 24V DC/AC2种供电电源。
