高压柜二次回路讲解

指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

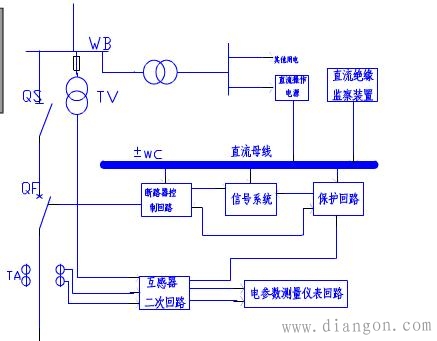

1.高压柜二次回路基本上包括图上回路：继电保护、信号回路、监测系统、自动装置、高压柜分、合闸回路等其他二次回路。
2.读图的方法：
读图时只需要按一定的规律进行，便会显得条理清楚，易读易记。
看图的基本方法可以归纳为如下六句话（即六先六后）：
先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下；先左后右。
所谓的“先一次，后二次”，就是当图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次设备监控作用的二次部分，具体起什么监控作用。
所谓“先交流，后直流”，就是当图中有交流和直流两种回路同时存在时，应先看交流回路，再看直流回路。因交流回路一般由电流互感器和电压互感器的二次绕组引出，直接反映一次接线的运行状况；而直流回路则是对交流回路各参数的变化所产生的反映（监控和保护作用）。
所谓“先电源，后接线”，就是不论在交流回路还直流回路中，二次设备的动作都是由电源驱动的，所以在看图时，应先找到电源（交流回路的电流互感器和电压互感器的二次绕组），再由此顺回路接线往后看；交流沿闭合回路依次分析设备的动作；直流从正电源沿接线找到负电源，并分析各设备的动作。
所谓“先线圈，后触点”，就是先找到继电器或装置的线圈，再找到其相应的触点。因为只有线圈通电（并达到其起动值），其相应触点才会动作；由触点的通断引起回路的变化，进一步分析整个回路的动作过程。
所谓“先下后下”和“先左后右”，可理解为：一次接线的母线在上而负荷在下；在二次接线展开图中，交流回路的互感器二次侧（即电源）在上，其负载线圈在下；直流回路电源在上，负电源在下，驱动触点在上，被起动的线圈在下；端子排图、屏背面接线图一般也是由上到下；单元设备编号，则一般是由左至右的顺序排列的。
这是基本方法和一般规律，对于个别情况还要具体问题具体分析。
