如何用数字万用表测量直流电阻

作为电子入门者，正确使用万用表是最基本的技能，随着技术的发展，越来越多的电工电子从业者使用数字万用表，本文主要讲解如何用数字万用表测量直流电阻。

一、直流电阻的测量方法

　1、将黑表笔插进“COM”插孔和红表笔插进“V/Ω”插孔中。

2、把旋钮打旋到“Ω”中所需的量程。

3、用表笔接在待测电阻两端金属部位。

4、读出显示屏上显示的数字。

二、操作提示

1、测量电阻时，请将挡位选定电阻挡。

2、当测量元器件时，所测元器件不应该与其他电路想连接。

3、注意手也是电阻，测量时不要引入人体电阻，影响测量精度。

三、直流电阻的测量步骤

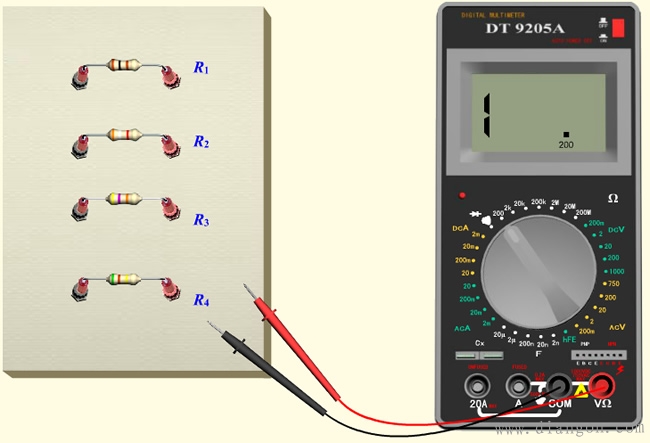

第一步：打开万用表电源开关，并将万用表挡位旋转至欧姆（Ω）挡合适的量程（200欧姆挡）。

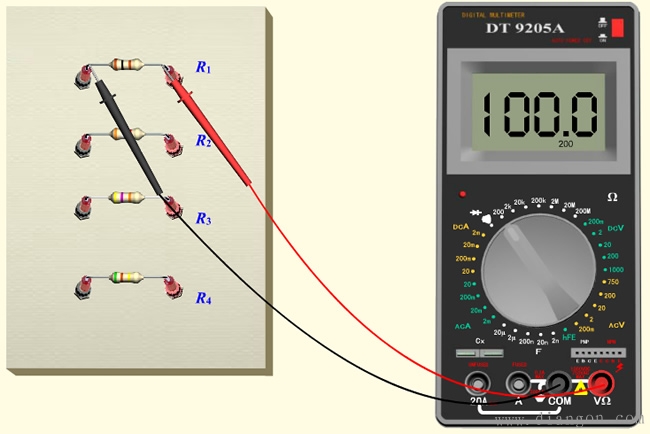

第二步：将红、黑表笔接电阻R1两端，观察读数，并读出电阻值100Ω。

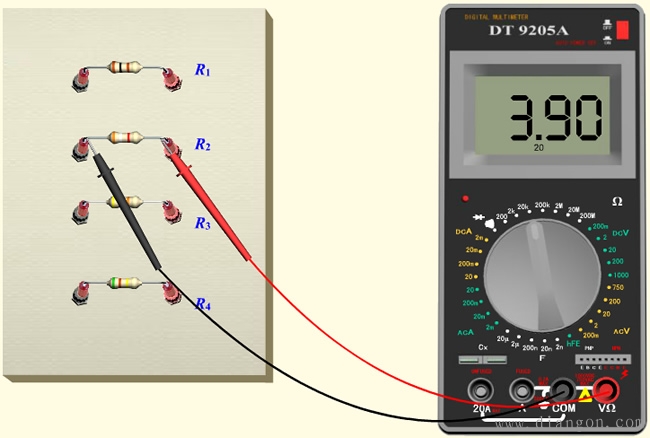

第三步：重新选择电阻挡合适的量程（20K欧姆挡），并将红、黑表笔接电阻R2两端，观察读数，并读出电阻值3.9KΩ。

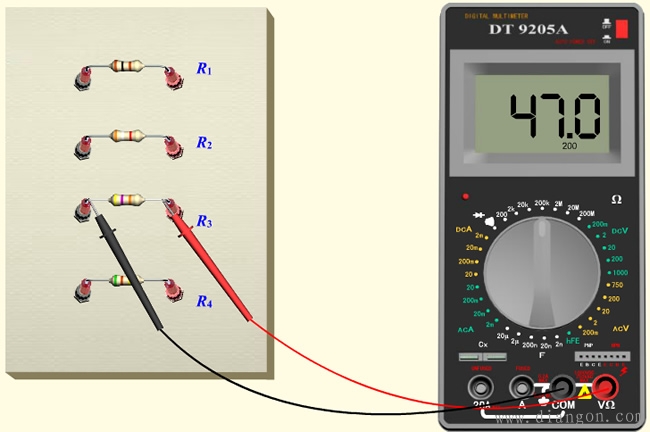

第四步：重新选择电阻挡合适的量程（200K欧姆挡），并将红、黑表笔接电阻R3两端，观察读数，并读出电阻值47KΩ。

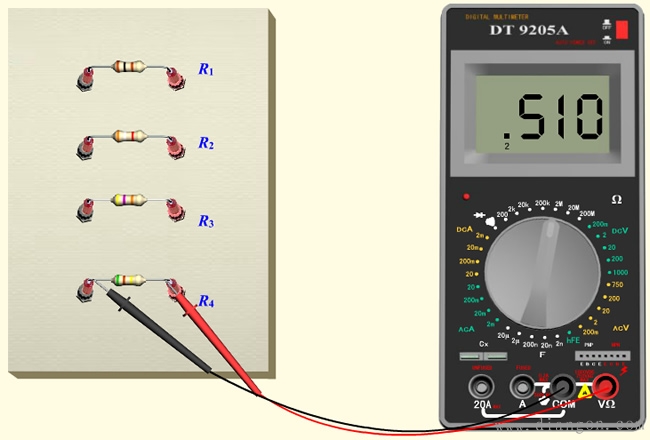

第五步：重新选择电阻挡合适的量程（2M欧姆挡），并将红、黑表笔接电阻R4两端，观察读数，并读出电阻值51KΩ。

四、注意事项

1、量程选择

量程选小了显示屏上会显示“1.”，此时应换用较大的量程;反之，量程选大了的话，显示屏上会显示一个接近于的“0”数，此时应换用较之小的量程。

　　2、如何读数

　　显示屏上显示的数字再加上下边挡位选择的单位就是它的读数。要提醒的是在“200”挡时单位是“Ω”，在“2K~200K”挡时单位是“KΩ”,在“2M~2000M”挡时单位是“MΩ”。

　　3、如果被测电阻值超出所选择量程的最大值，将显示过量程“1.”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的。

　　4、当没有连接好时，例如开路情况，仪表显示为“1.”。

　　5、当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。

　　6、测量中可以用手接触电阻，但不要把手同时接触电阻两端－－人体是电阻很大的导体，但电阻是有限的。
