初学电工必看:自锁与互锁电气控制电路原理详解

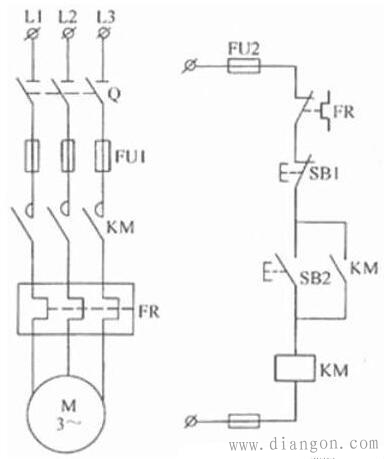

该图中，左侧为主回路，右侧为二次回路（为了方便看清，我们把主回路和二次回路连接处省略了）。此时我们只看二次回路，SB2为常开按钮，下方KM为接触器线圈，上方KM为接触器常开触点。若没有接触器的参与，即没有图中所有标有KM的地方，则SB2按下时回路通电，松开则断电（常开按钮特点，启动按钮都使用常开按钮）。因此我们接入了接触器线圈，并且把常开触点和SB2并联。由此就产生了按下SB2时线圈瞬间通电从而闭合常开触点，以保证松开SB2时回路依然有电的效果。

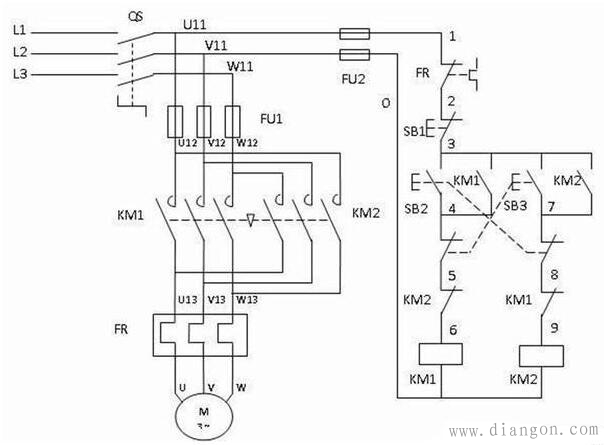

互锁

同样只看右侧的二次回路。互锁分为机械互锁和电气互锁。
机械互锁：此时的SB2使用的带有机械互锁的按钮，当SB2所在回路正常工作时，由于“5”上方的常闭电处于通电状态，因此与之虚线连接的SB3按钮按下后无反应。
电气互锁：当SB2所在回路通电时，接触器KM1的线圈供电，此时“8”下方的KM1常闭触点断开。从而避免了两个回路同时供电。
