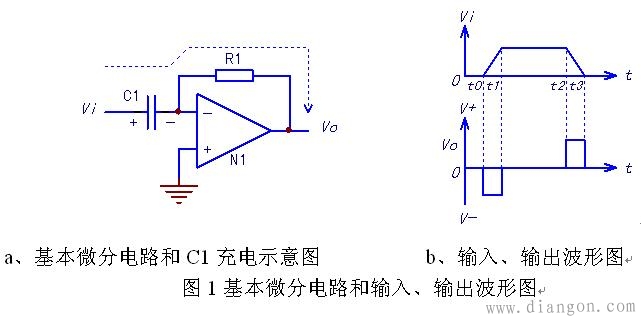

微分电路中运放的三变身

综述，由二极管构成运放的偏置电路（担当反馈元件）时，其开、关特性会导致运放电路的两次变身；由电容构成运放的偏置电路（担当反馈元件）时，因充电瞬时短路、充电时等效电阻逐渐变大、充电完毕相当断路的三次状态变化，会导致运放电路的三次变身。
从反馈支路的器件特性来分析动态中运放电路的变身，是分析电路原理的关键所在。
积分电路检修要点：
1) 电路静态，无输入信号时，是跟随地电位的电压跟随器，其两输入端与输出端，均为0V。
2) 动态时，因微分输出正、负电平接近或相等，输出端直流成分为零，故动态时测输出端直流电压，也为0V。改用交流电压挡测量输出电压时，因输出电平时间较短，测试脉冲电压幅度会较低。用示波器检测输出信号比较适宜。
