压敏电阻使用注意事项

压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到保护作用。压敏电阻在电路中，常用于电源过压保护和稳压。如何正确接线非常重要，我们首先要搞清楚有共模和差模两种保护模式。

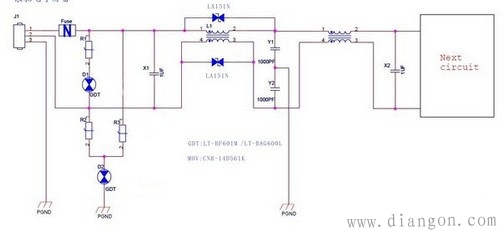

　　比如，电源防雷的保护模式有共模和差模两种方式。共模保护指相线-地线（L-PE）、零线-地线（N-PE）间的保护；差模保护指相线-零线（L-N）保护。如下电路：

　　

　　

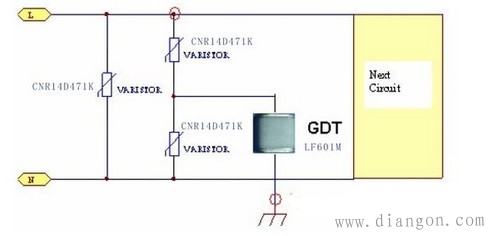

　　L、N线间压傲虎敏电阻一般为14D471K或14D561K。线-大地间的保护选择14D182K。

　　压敏电阻MOV是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻主要可用于直流电源、交流电源、低频信号线路、带馈电的天馈线路。

　　共模保护：指SPD接在相线，中性线对地线之间，线路与设备内电路和器件对地绝缘。

　　差模保护：指SPD接在相线对中性线之间与相线与相线之间。保护设备两个输入端之间的电路与器件。

　　压敏电阻的连接线注意事项

　　将压敏电阻接入电路的连接线要足够粗，推荐的连接线的尺寸注：接地线为5.5 mm2以上连接线要尽可能短，且走直线，因为冲击电流会在连接线电感上产生附加电压，使被保护设备两端的限制电压升高。

　　

　　例如：若压敏电阻MY两端各有3 cm长的接线，它的电感量L大体为18 nH，若有10 KA的8/20冲击电流流入压敏电阻，把电流的升速看作10KA / 8Μs，则引线电感上的附加电压UL1、UL2大体为

　　UL1= UL2=L（di/dt）=18
