变频器的输出电流检测，不采用霍尔电流互感器，即采用毫欧级电阻，利用导通电压降，取得输出电流信号。
通常，这类电路和A78系列芯片有缘：国内机型，一般采用8引脚器件A7800（A7840 型号全称为HCPL-7840J，或升级版A7840——A788J（除输出一路模拟信号外，尚有一路整流信号输出和一个开关量/短路信号），上述两种器件均为线性光耦。
另外，部分国外机型，似乎更乐意采用模－数转换光耦，做为输出电流检测的第一级电路，器件型号为印字A7860J或A786J（全称为HCPL-7860或HCPL-786J），二者功能相同，仅有8引脚和16引脚封装之不同，请参看图一。

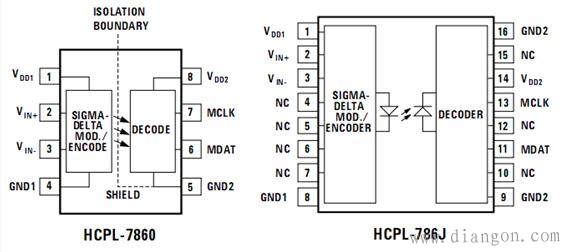

图一 A7860/A786J 引脚功能图

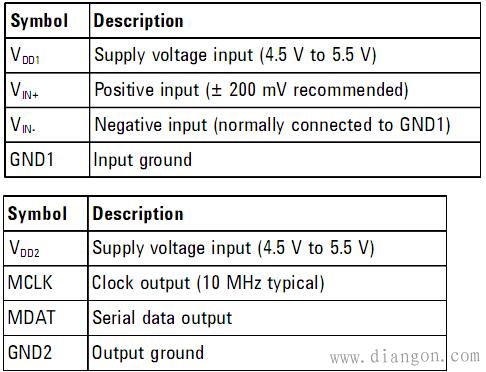

表一：A7860/A786J的基本参数
对于线性光耦，测量其好坏，在已知工作参数的条件下，并不是件难事。如在输入端（2、3脚）给定0.2V，则在输出端（6、7脚）应测得1.6V的电压输出，否则电路即存在问题。
而对于模数光耦，其工作状态如何（是如何将输入模拟信号转化成数字信号输出的呢?）能否由检测得出准确判断呢？
刚巧有学员问起这个问题来，我说不妨动手给个信号，看输出有无相关变化。任何器件，只要用心，总会找到检测与判别的方法，试一下再说。
以A7860为例（见图二），将输入、输出侧供电端连接，供 5V电源。在输入端送入0~0.2V可调电压，用示波器监测6脚数据输出。

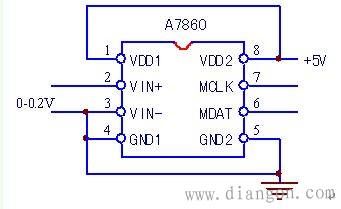

图二 A7860上电检测连线图
送入0V信号时，6脚输出频率为3.3MHz左右；送入0.2V时，为1MHz左右。当输入信号变化时，频率随之做出同步线性变化，为反向变化趋势，即信号电压越高，输出频率越低。
信号的占空比在变化当中，不用管它，只管频率变化。如图三所示。
另外，测量7脚时钟信号，如图四所示，为约10MHz等宽脉冲。

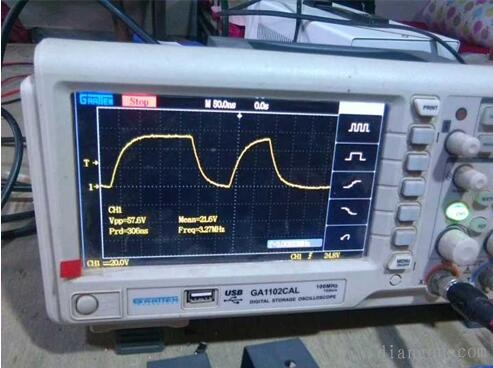

图三 6脚输出数据信号波形

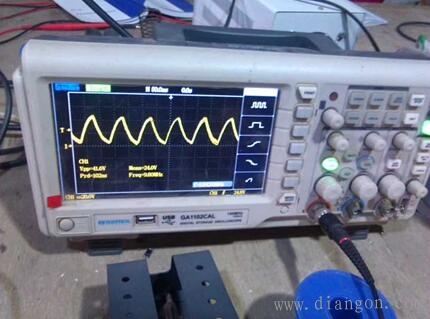

图四 7脚时钟波形
A7860/A786J芯片的工作原理与好坏，可不一测便知嘛。看不懂英文资料，也不影响故障检修啊。
