电流互感器符号表示方式

电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。根据GB4728-6-84 《电能的发生和转换》，在电气工程应用中电流互感器符号有明确的规定。
　　电流互感器，Current transformer 简称CT，在最新的国标中用TA表示，与旧国标中的LH("LH"是电流互感器的“流”、“互”二字的汉语拼音第一个字母的组合)对应。
　　在一次系统图中，常见电流互感器符号如下：

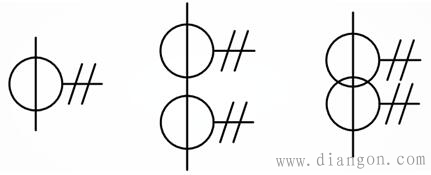

电流互感器符号表示方法
　　图中，圆圈代表电流互感器的二次绕组，垂直线段代表互感器一次绕组，对于穿心式电流互感器，一次绕组实际由一次电缆或铜排替代。右侧两根斜线代表二次绕组输出的两根线。
　　在集成电气一次系统图上，人们常用圆圈代表电流互感器的绕组，一个圆圈代表一个绕组，如果有二个圆圈连排，就说明该电流互感器有二个绕组，如果有三个圆圈连排，就说明该电流互感器有三个绕组。
　　上图中，中间和右侧两个图例均包含两个圆圈，均表示两个二次绕组的互感器。中间图例两个圆圈有不重叠，表示两个二次绕组均有各自的铁芯，即：包含两个铁芯和二次绕组。右侧图例两个圆圈重叠，表示两个二次绕组公用一个铁芯，即：包含一个铁芯和两个二次绕组。
　　一般有二个绕组的电流互感器，一个绕组用于测量或计量，一个绕组是P级精度的，用于保护；有三个绕组的电流互感器，一般一个绕组用于计量，一个绕组用于测量，一个绕组是P级精度的，用于保护；四个绕组的电流互感器一般是一个绕组用于测量，一个绕组用于计量，另外二个绕组是P级精度的，都用于保护。
