如果讲电阻、电容、电感三大元件是我们最常见的电子元件的话,而二极管则是我们见到最多的半导体电子元件。为什么说二极管不同于电阻、电容、电感而被称为半导体电子元件那?这是因为二极管是利用半导体材料根据其电荷有P极流向N极的特性而制成的,故被称为半导体电子元件。比它功能更强大的三极管、MOS管等元件也是半导体电子元件。

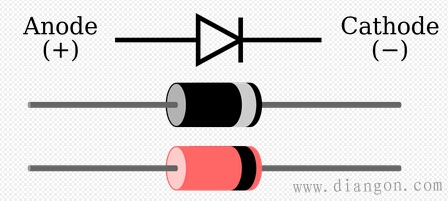

二极管有两个管脚,一个是正极一个是负极,它最大的特性是单向导电性,既电荷只能由正极流向负极。二极管主要的参数有额定电流、额定电压、结电压等,选用时应根据实际要求加以甄别选用。二极管种类很多功能各异,常见的有整流二极管,稳压二极管,发光二极管等。
整流二极管是用来将AC变为DC的,在单相整流电路当中根据所用二极管的数量分为:采用单只二极管的半波整流电路;利用变压器抽头加两只二极管的全波整流电路;以及利用四只二极管构成的桥式整流电路。三相整流电路分为半波整流电路和三相全桥式整流电路。这些电路的相关知识在一般电子技术教材当中均有讲解,详情请参考相关资料。我们在工作当中常见整流二极管应用的地方有各种电子设备初级整流侧,真空交流接触器吸合线圈前面的整流电路等。我们常见的整流二极管多为黑色塑封的1.5A的1N4700--1N4707系列。整流二极管一般在其表面用一圈银环来指示负极所在。
稳压二极管常用在对直流电压值有一定要求的电路当中。稳压二极管是利用二极管反向击穿特性而制作的元件,其在电路当中最应该注意的一点既稳压二极管要反向使用,也就是要将稳压二极管的负极接电源的正极,其正极接电源的负极,这一点要牢记。常用的稳压二极管有1N4728--1N4769系列,其稳压范围3.3v--100v。但由于稳压二极管的输出电流值不大,故常用在工作电流较小的线路当中。此外利用稳压二极管的稳压特性在有关电子线路当中,它还被赋予限幅、电压采用比较的作用。
发光二极管是我们在工作指示和日常照明当中常接触到的元件,我们一般采用其英文缩写LED来代指它。由于现在大功率发光二极管的不断涌现,原有普亮、超亮、甚亮的分类方法已很难适用。发光二极管的工作电压一般为2.5--4.5v左右,在高于其工作电压的电路中要串入合适的降压电阻才能保障发光二极管的正常工作。发光二级管同样是有极性的元件,一般帽式发光二极管管脚较长的一端为正极,大功率片状发光二极管一般都会在元件焊接处给予极性符号标示的,使用或更换时要注意。
此外二极管家族当中还有检波二极管、开关二极管、激光二极管、变容二极管等许多种类的二极管。大家在使用和检修时应仔细阅读其参数说明书。总之,认识和掌握二极管这种最基础的半导体元件,是我们学习电子知识的必经之路。
