变频器怎么接线

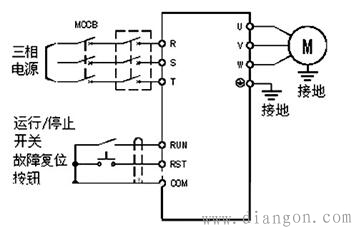

变频器380V的主要接线端子为输入：R;S;T;输出：U;V;W;还有制动单元的 端子：P ；P;R;R';，普通常用接法就是把输入和 输出接上用键盘就 可以 调速，如果需要外部控制可 在控制板端子上找相应功能即可，参见产品说明；
端子功能分为：方向控制，多段速控制，故障复位，程序控制辅助继电器输出等等功能，每个厂家的变频器端子功能都有定义，可参见产品说明书！

　　控制回路一般的要电机正转的话，就用一个中间继电器，把这二点，控制接点输入公共端和正转启动分别接到中间继电器的常开触点，当中间继电器得电，电机正转，失电，电机停止。
　　变频器参数设定：常见有参数有变频器频率设定、运行操作、最高频率、基本频率、额定电压、最高输出电压、加速时间、减速时间、直流制动开始频率、直流制动时间、起动频率值、起动频率保持时间、停止频率、数据保护、功能代码说明、LCE监视、反向旋转禁止、热继动作电流等。只要按照不同厂家的变频器设置就ok.
