家用配电箱需要那些东西?家用配电箱安装接线实物图解

统称为：断路器

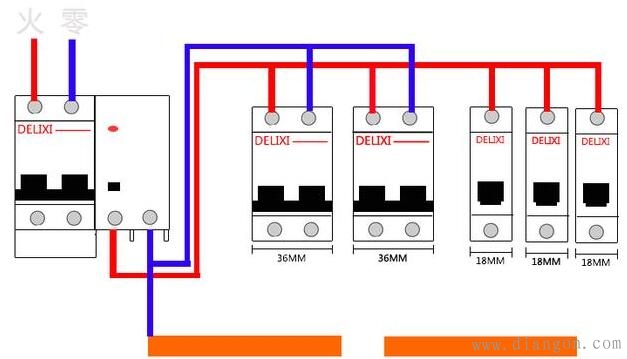

常用配置一般分为2～3种
主开关为单相2P断路器C曲线或单相2P隔离开关
分路照明为单相1P断路器C曲线或单相1P N断路器C曲线
分路插座为单相1P N漏电保护断路器C曲线或1P N或2P拼装式漏电保护断路器C曲线

户内安装的配电箱， 与用户直接接触的，一般是户箱和弱电箱（等电位箱与用户使用无关，此处不提）。

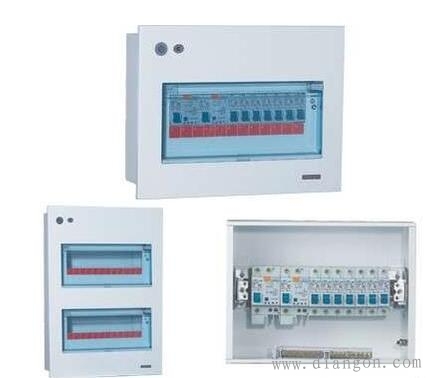

户箱常用PZ30系列， 是配电箱中最常见、结构最简单的一种箱型。箱内只有断路器、零地排以及配线。

家用弱电箱又叫多媒体箱，结构与户箱相比更为简单——因为它在交房时，多数是空箱。
配电箱的选择
关于配电箱，有一整套的标准和定义，但国标规定过于死板，比如箱体尺寸、颜色等都有硬性规定，因此真正在市面上出售的，基本上都与国标有差别。
任何一个配电箱都是由壳体、盘芯组成，下面我们逐个介绍。
壳体——又分为底板和面板，有的配电箱内还有二层板。PZ30箱一般都是暗装，暗装箱的底板在墙内镶嵌，表面只露有面板（面板就是有塑料盖的那一面）。

在壳体的制作过程中，要求使用冷轧镀锌钢板或304不锈钢板。使用冷轧镀锌钢板时，小于1000mm的边，钢板厚度不小于1.5mm；大于1000mm的边，钢板厚度不小于2.0mm。这样做出来的壳体，表面有颗粒，类似于麻面的，利器划伤漆面后，只有一道划痕，不会导致漆面整个脱落；热轧钢的表面是光滑的， 利器划伤或永久了生锈后，漆面会整片脱落。漆面对于配电箱来说是至关重要的，这是配电箱的绝缘层。对于使用不锈钢的配电箱（一般只有弱电箱使用），要求钢板厚度不小于2.0mm。
焊接点没有行业标准，但是满焊的肯定要比点焊的要好。
凡是外露的折弯处（如箱门），要求其必须折成“C”字形，而不是“L”形。观察壳体质量好坏，可以观察配电箱的折弯是否呈90度，若有倾斜，证明壳体厂家的折弯机老旧或工人技术不过关。

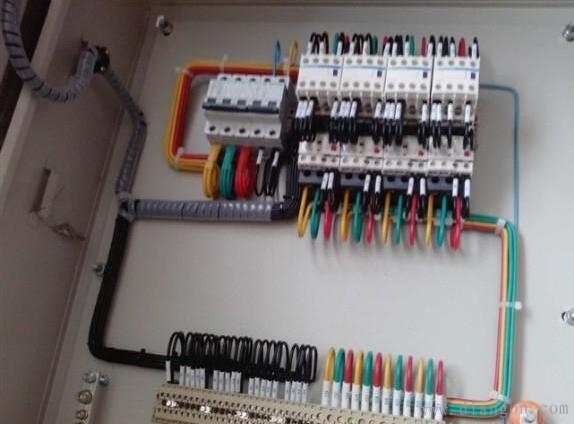

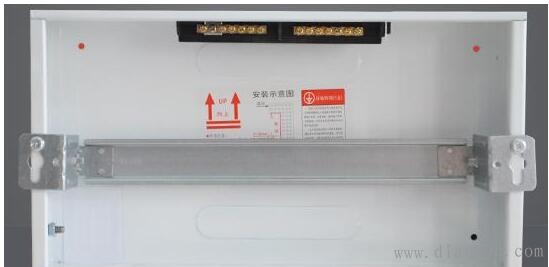

盘芯——包含断路器、电线、零排、地排、导轨，少数配电箱内会配有接线端子，即上图中最上面那排黄色的，放大如下▼

单排配电箱，一般是吧导轨直接安装在底板上，再在底板上安装断路器，而双层的配电箱为了配线及安装方便，常常会使用二层板。所谓二层板，即单独一块钢板，用来安装断路器，之后再把这块钢板固定到配电箱底板上。固定二层板的工作一般是由建筑施工人员安装的。下列内容，有二层板的配电箱都安装在二层板上。
家用PZ30系列配电箱，一般在箱内使用4平方电线，相对应的，断路器参数最大为C32。在配线时要注意，电线的折弯不应该出现小于或等于90度的角，因为过大力度的折弯会造成电线表面绝缘外皮的损伤，影响其绝缘性。

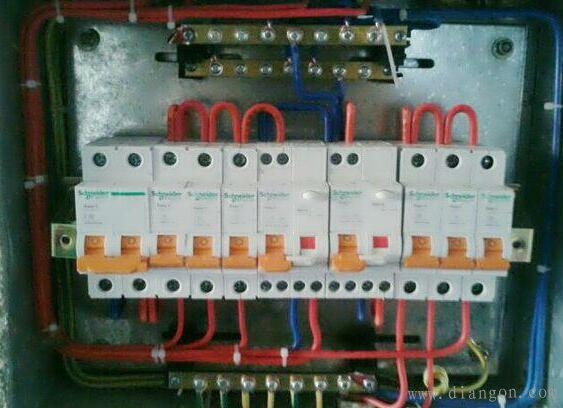

不能跳线——即同样是火线并联，有的人为了方便，直接从旁边接线柱引出一根线接过来。这样做，如果后方电线发生故障，会对前方电线有影响。错误示范▼

正确的方法是每一个接线柱对应单独一根线，同一方向的线用扎带统一捆扎。

在断路器的右侧或下方，会安装有零排和地排▼

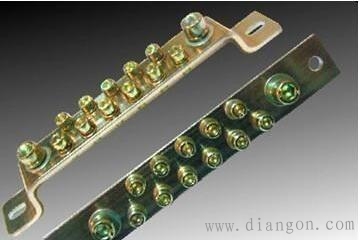

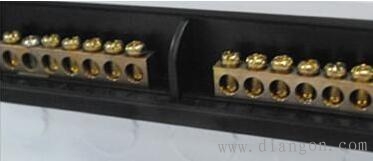

零排和地排的外观不太容易分辨——直的是零排，两端向下弯曲的是地排▼

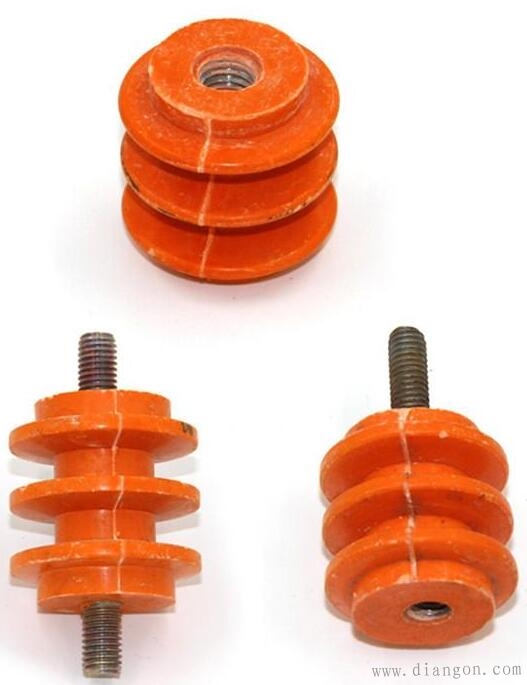

地排可以直接使用，零排在使用时必须在下端加装绝缘子▼
