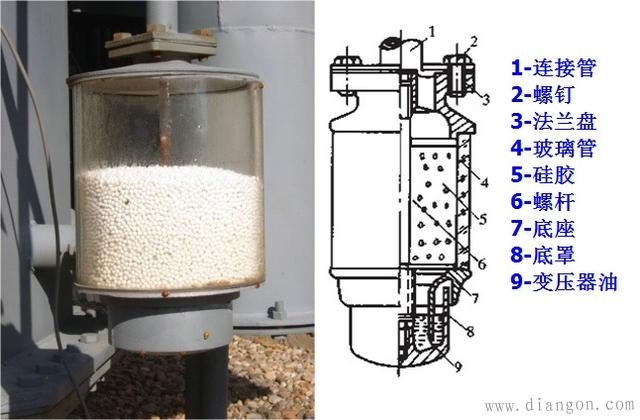

变压器吸湿器的结构及作用

吸湿器又名呼吸器，常用吸湿器为吊式吸湿器结构。吸湿器内装有吸附剂硅胶，油枕内的绝缘油通过吸湿器与大气连通，内部吸附剂吸收空气中的水分和杂质，以保持绝缘油的良好性能。

为了显示硅胶受潮情况，一般采用变色硅胶。变色硅胶原理是利用二氯化钴（CoCL2）所含结晶水数量不同而有几种不同颜色做成，二氯化钴含六个分子结晶水时，呈粉红色；含有两个分子结晶水时呈紫红色；不含结晶水时呈蓝色。

呼吸器的作用是提供变压器在温度变化时内部气体出入的通道，解除正常运行中因温度变化产生对油箱的压力。

呼吸器内硅胶的作用是在变压器温度下降时对吸进的气体去潮气。

油封杯的作用是延长硅胶的使用寿命，把硅胶与大气隔离开，只有进入变压器内的空气才通过硅胶。
