一般水电在整个装修当中的费用和利润空间是最大的，无论是水管还是电线材料还是工人的施工水平都有很大的猫腻。在装修报价清单中水电也是装修公司最大的利润点之一，很多装修业主对于水电这块的认知相对较少，容易被忽悠。

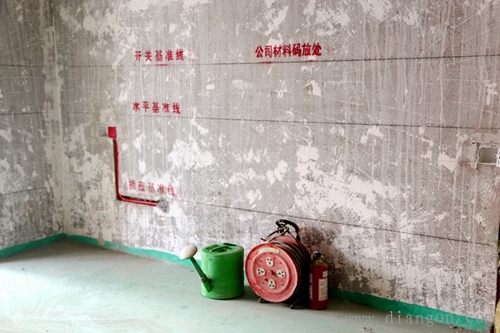

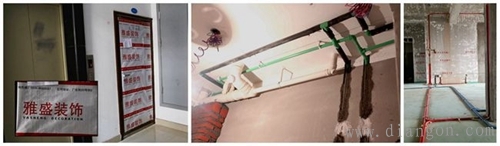

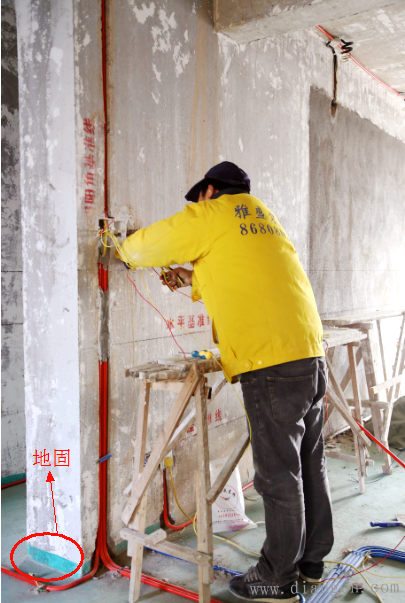

水电的品牌也有很多种，如：伟星、新大地、卫水宝、爱康等。我们雅盛装饰为装修业主选择的都是质量好，口碑好，值得信赖的大品牌。同样，我们的水电施工工人也都是拥有一流的施工手艺，规范化的施工标准。请广大网友放心！ 一、规范化的施工现场管理 墙面平整，施工工地很整洁 工人统一着装，施工规范。 地面绿色部分为地固，适用于家庭装修或工程装修初期水泥地面的封闭处理，防止跑沙现象。地固耐水防潮，也可以避免木地板受潮气侵蚀而产生的变形，同时避免日后从地板缝隙中的扑灰。

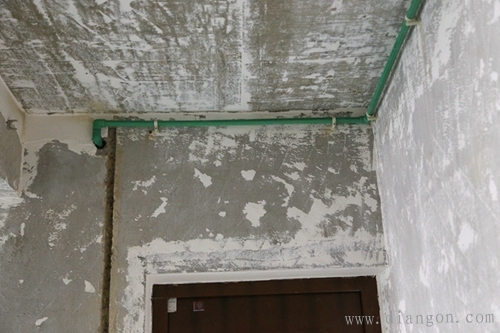

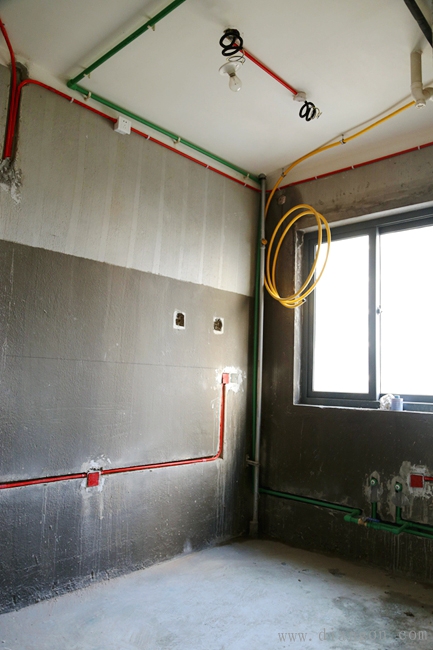

二、水管走向：走顶 绿色管道是水管，照片中可以看出这户水管安装是走顶形式，水管走顶有哪些好处呢？下面我们来罗列一下水管走顶的优点： 1、水管走顶避免了横向开槽，而纵向开槽不破坏墙体的抗震性能。 2、水电走顶时的纵向管道都是整根管，接头都留在吊顶内，减少了留在墙里的接头，大大降低了万一漏水后砸墙维修的风险。 3、由于接头都留在吊顶里，漏水时会发出明显的声音，同时因为是漏在自己的屋里，很容易及时发现，如果走地的话麻烦可就大了，自己不知道楼下先发现了，水漏到楼底下，自己不能及时发现还要赔偿楼下居民的损失 4、水管走顶便于今后的维修，由于接头都在吊顶里，吊顶又很容易拆卸，维修后又很容易装上。走地或走墙的话不砸墙恐怕就没有别的办法了。

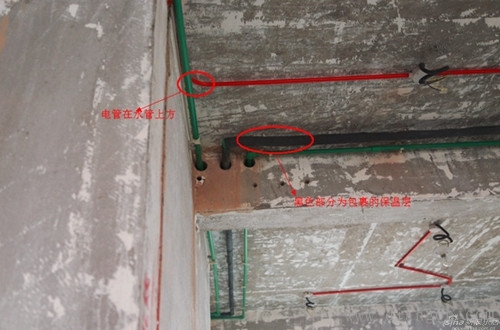

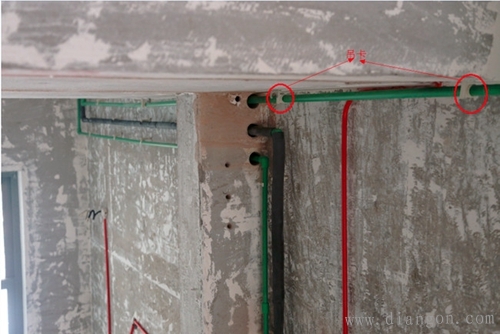

热水管都要包上保温层，间隔80公分至1米处都要安装吊卡以便固定水管，红管为强电，电管一定要在水管上面，防止水管破裂影响用电，以防用电危险。
这家水管是打孔出墙接，从装修公司接头直到屋内水管部分出现问题由装修公司负责，其余水管破裂则由小区物业管理。其实接水管也有门道，一般分为三种情况：1、水管直接从家里接到水阀，这种做法最正确，从水阀到家里的水管都是换新的，但是这种接法的报价最高；2、出墙接。即下图该户水管的接法，没有接到水阀；3、厨房接。这种接法最省水管。

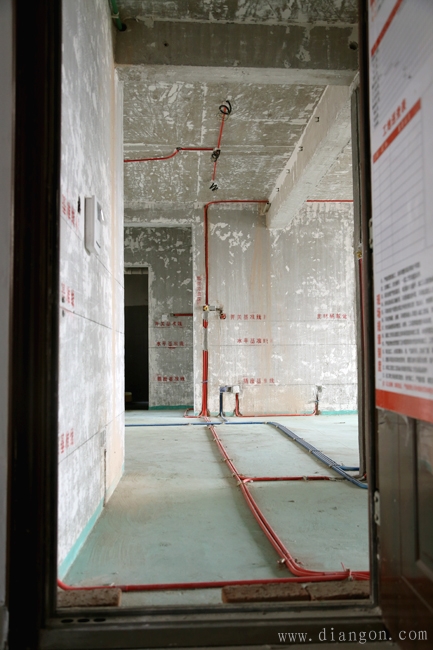

三、标准化的电线布局 这是一张进门照，红蓝电管即强弱电分离，横平竖直，工艺很好。电管不可斜拉，并且避开壁镜，什物架、家具等物的安装位置，防止被电锤、钉子损伤。横平竖直一来美观，二来装修后，软装时难免打孔，这样就清楚线管位置 。一般墙面多开槽会增加开槽费用，并且不建议开横槽，影响规范性。

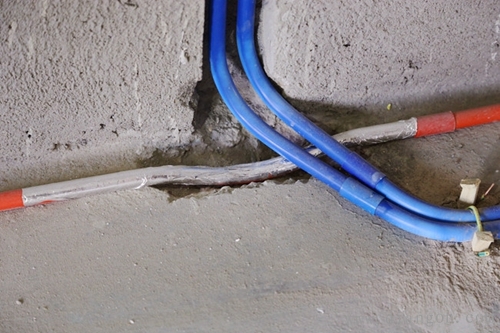

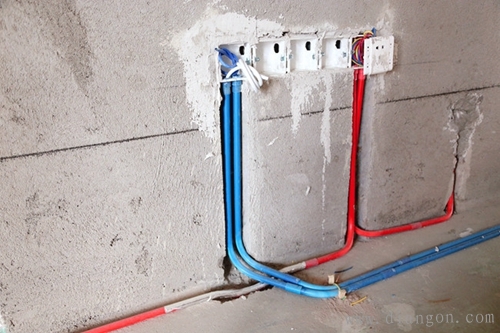

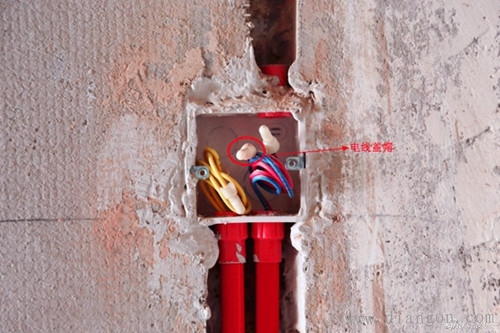

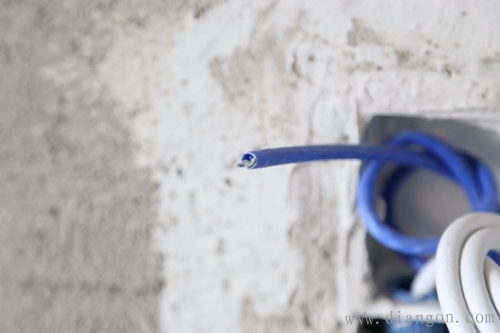

黄色为接地线，蓝色管为弱电，红色管为强电。裸露在外的线头卷进线盒，电线顶端白色封帽属于绝缘材料，口端涂有高性能的热熔胶，加热时封帽可以收缩，同时胶水融化，紧密的粘接在电缆等的表层可以有效控制电线终端蜜封，起到防水，防护作用。

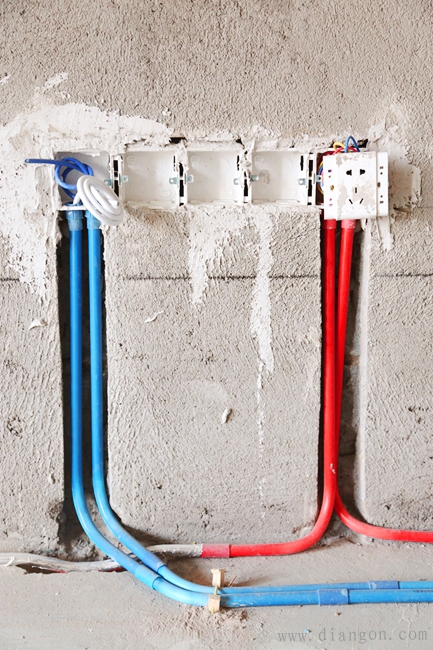

这是一张电视机背面插座图，电视机背面除电视线外还有网线，可见施工时考虑很周到，做工相当细致。这家电视插座属于明装，因为一般正常电视柜55公分，明装的插座离地70公分。暗插的话背景电线离地30公分，并且暗插座要加暗管。 所有单向插座应该“左零右火中间地“或“上火下零“连接。“零”即前面说的弱电。强弱电路铺设入墙时互相之间应保持500MM以上的距离，强弱电交界处用锡箔纸隔开，防止强电干扰弱电。电源线管应预先固定在墙体槽中，要保证套管表面凹进墙面13MM以上，(墙上开槽深度＞33MM)经检验认可，电源线连接合格后，应浇湿墙面，用1：5砼封闭。电线导管弯管必须采用冷弯，弧度圆滑。不允许用直角弯及三通。

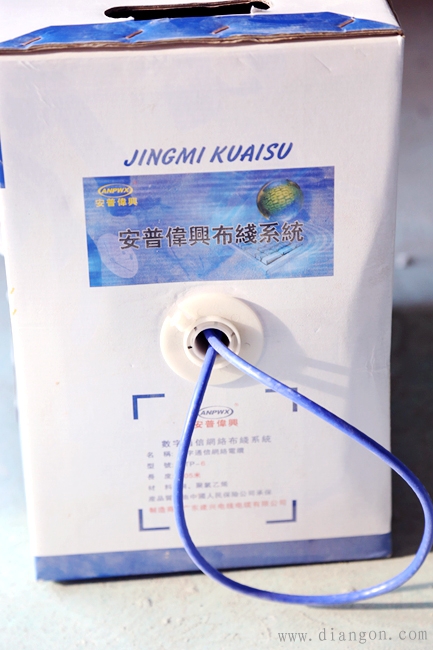

四、部分材料展示 下图是网线图，网线分为超五类和超六类，这里展示的是超六类网线。下面我们来科普一下什么是“超五类”和“超六类网线”。 "超五类"指的是 超五类 非屏蔽双绞线(UTP—Unshielded Twisted Pair) 非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。 超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。裸铜线径为0.51mm(线规为24AWG)，绝缘线径为0.92mm，UTP电缆直径为5mm。
