继电保护测试仪时间测量误差校准

1、继电保护测试仪时间测量
　　继电保护测试仪的测量时间范围1ms~9999.999s。
　　被检继电保护测试仪的测量时间误差应满足以下要求：
　　测量时间为1ms＜t≤1s时，误差不超过±1ms；
　　测量时间为1s＜t≤9999.999s时，误差不超过±0.1%。
2、继电保护测试仪时间测量误差校准操作

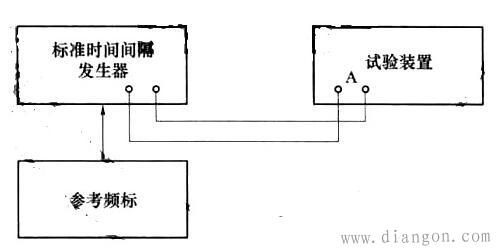

　　使用标准时间间隔法测量继电保护测试仪时间测量误差检验的试验线路如下图所示。

图：时间测量检验试验线路图
　　1. 检验参数设置
　　选择能进行测量动作时间的功能。测量时间时设置的变量应能发生突变，即设置的变量从0或额定值突变到测量动作时间规定的激励量。设置被试继电保护测试仪测量时间的启动和停止的条件。
　　设置测试仪的试验参数，测试仪设定三种试验状态：
　　第一种状态：输出直流电压为0，交流电压、电流均为0，出发条件选择触发方式为“最大输出时间触发”，最大输出状态时间为1s；
　　第二种状态：输出直流电压为0，交流电压、电流均为零，选择触发方式为“开入量翻转触发”，开入量输入只选择“A”；
　　第三种状态：输出直流电压为0，交流电压、电流为零，选择触发方式为“开入量翻转触发”，开入量输入只选择“A”。
　　设定标准时间间隔发生器输出为单个脉冲宽度。
　　2. 检验方法
　　在每一个时间设定值下，测量时间。开入量“A”所计的时间为所测得标准时间间隔发生器输出单个脉冲宽度的时间。测量5次，计算平均值。
　　绝对误差表示为

　　式中：
　　Δ——被校继电保护测试仪输出值绝对误差；
　　Tx——被校继电保护测试仪输出值，即开入量“A”所计的时间，s或ms；
　　Tn——校准标准显示值，即标准时间间隔发生器输出单个脉冲宽度，s或ms。
