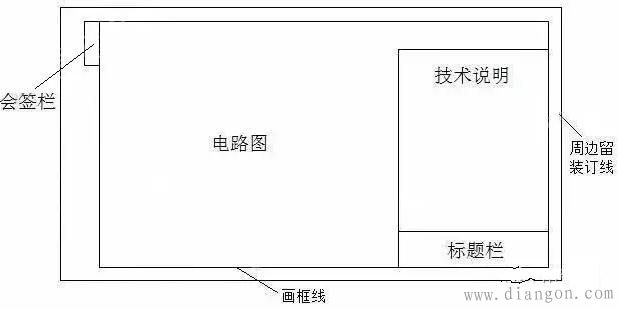

电气图的组成

1. 电路
电路的结构形式和所能完成的任务是多种多样的，就构成电路的目的来说一般有两个，一是进行电能的传输、分配与转换；二是进行信息的传递和处理。这里着重介绍第一种电路。
进行电能的传输、分配与转换的电路通常分为主电路和辅助电路两部分。主电路也称为一次回路，是电源向负载输送电能的电路，一般包括发电机、变压器、开关、接触器、熔断器和负载等。辅助电路也称为二次回路，是对主电路进行控制、保护、监测、指示的电路，一般包括继电器、仪表、指示灯、控制开关等。通常主电路通过的电流较大，导线的线径较粗，而辅助电路中的电流较小，导线的线径也较细。
电路是电气图的主要构成部分。由于电气元件的外形和结构比较复杂，因此采用国家统一规定的图形符号和文字符号来表示电气元件的不同种类、规格及安装方式。此外，根据电气图的不同用途，要绘制成不同的形式。有的只绘制电路图，以便了解电路的工作过程及特点。有的只绘制装配图，以便了解各电气元件的安装位置及配线方式。对于比较复杂的电路，通常还绘制安装接线图。必要时，还要绘制分开表示的接线图（俗称展开接线图）、平面布置图等，以供生产部门和用户使用。
2. 技术说明
电气图中的文字说明和元件明细表等总称为技术说明。文字说明注明电路的某些要点及安装要求等，通常写在电路图的右上方，若说明较多，通常采用附页来说明。元件明细表用来列出电路中元件的名称、符号、规格和数量等。元件明细表以表格形式写在标题栏上方，表中的序号按自下而上进行编排。
3. 标题栏
标题栏在电路图的右下角，其中注有工程名称、图名、图号，还有设计人、制图人、审核人、批准人的签名和日期等。标题栏是电路图的重要技术档案，栏目中的签名者对图中的技术内容要各负其责。
