时间继电器自动控制星三角降压启动控制电路原理图解

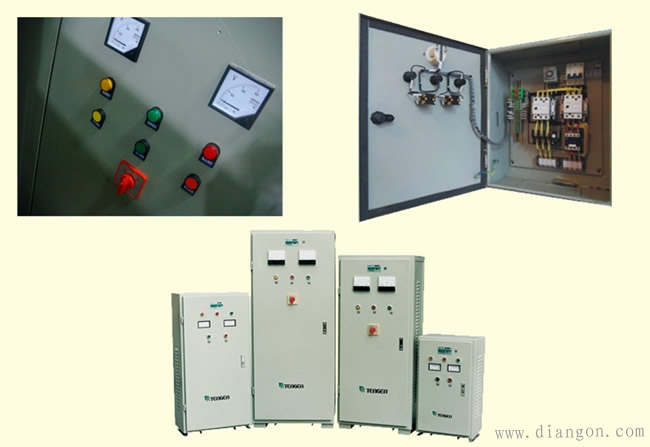

2、电路组成

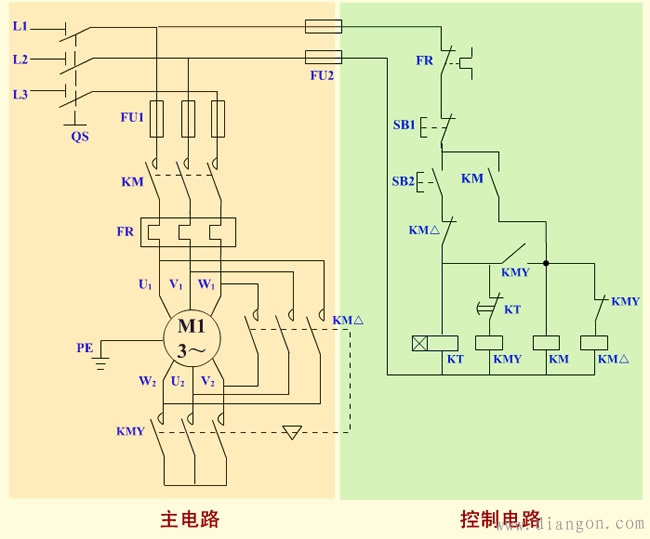

本电路由电源隔离开关 QS；熔断器 FU1、FU2；交流接触器 KM、KMY、KM△；热继电器 FR；时间继电器 KT；启动按钮 SB2；停机按钮 SB1 及电动机 M 组成。

3、技术要求
电动机启动时，电动机定子绕组接成 Y 形，降压启动，启动完成电动机定子绕组接成 △ 形，电动机全压运行。
4、工作原理

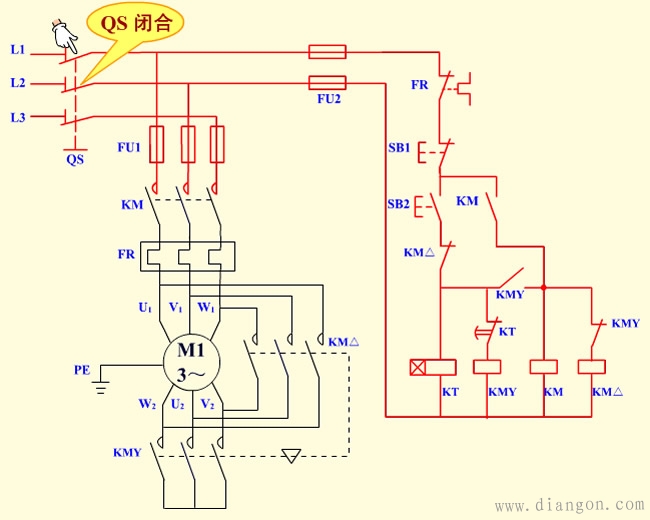

（1）合上 QS，电源引入。

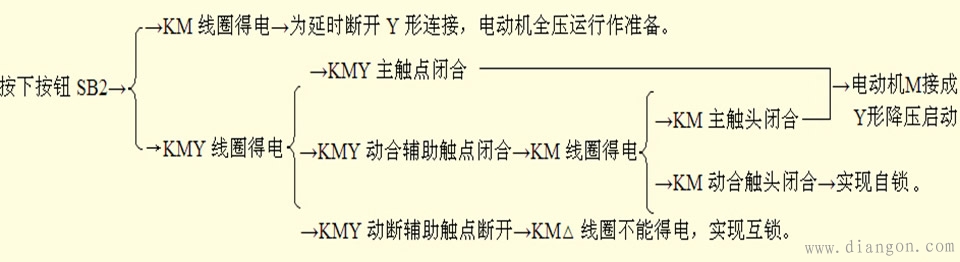

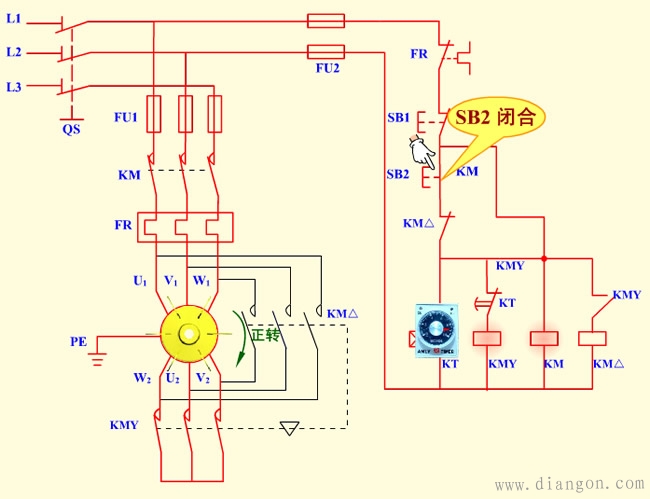

（2）电动机 Y 形接法降压启动

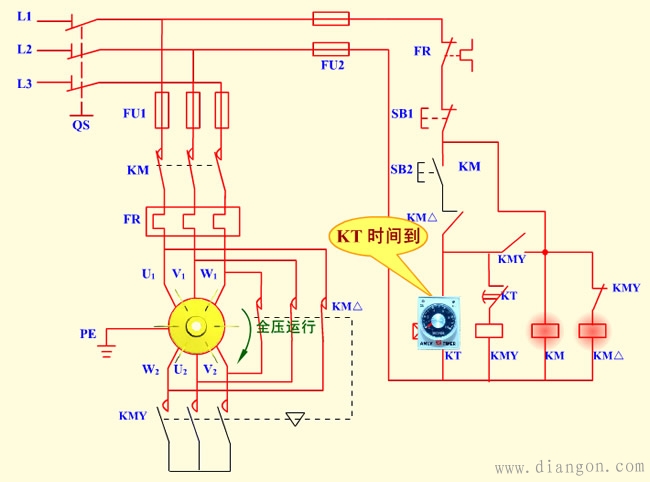

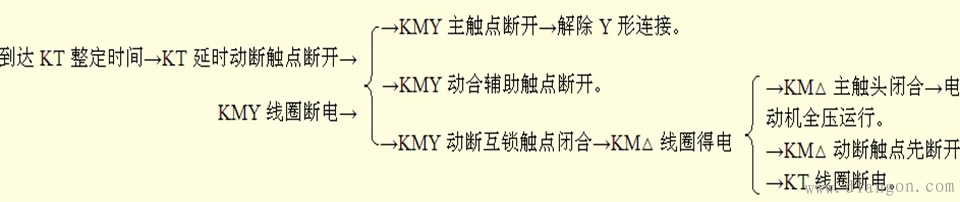

（3）电动机 △ 形接法全压运行

（4）停止
　　按下 SB1 电动机停止运行。
（5）停止使用时，断开电源开关 QS。
