三相四线互感器电表接线图

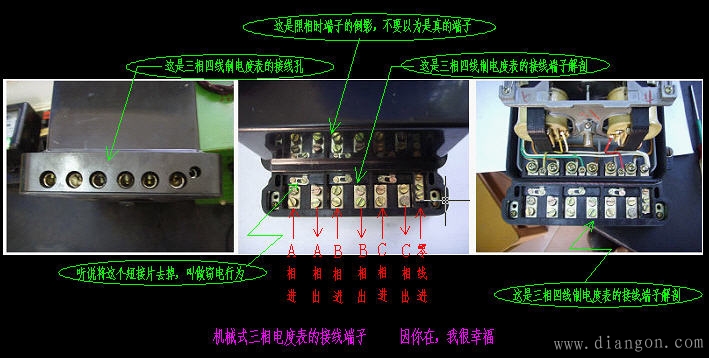

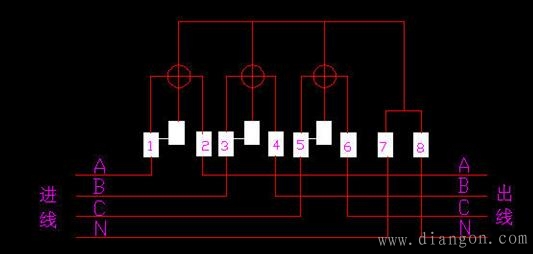

1、直接接入法
如果负载的功率在电度表允许的范围内，那么就可以采用直接接入法。

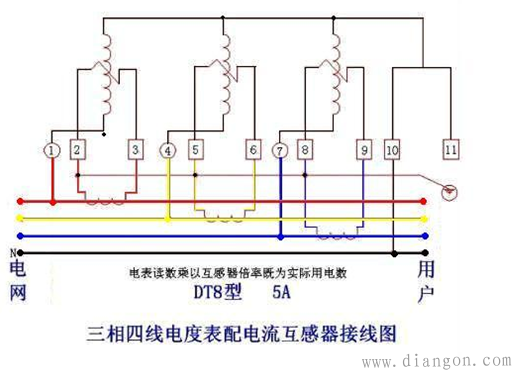

2、经互感器接入法
度表测量大电流的三相电路的用电量时，因为线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大的电流变换成小的电流，即电度表能承受的电流，然后再进行计量。一般来说，电流互感器的二次侧电流都是5A，例如300/5,100/5。

三只互感器安装在断路器负载侧，三相火线从互感器穿过。

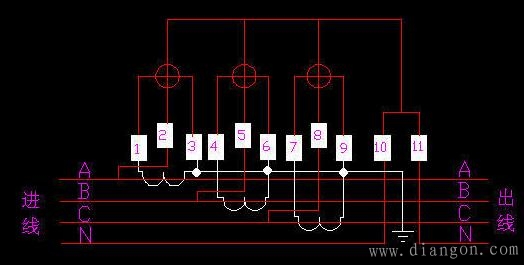

互感器和电度表的接线如下：
1、4、7为电流进线，依次接互感器A、B、C相电互感器的S1。
3、6、9为电流出线，依次接互感器A、B、C相电互感器的S2。
2、5、8为电压接线，依次接A、B、C相电。
10端子接零线。
