变频器高频噪声对影视和通信的影响

由于变频器采用高频开关器件，会产生极高频的电磁噪声，对电视和通信产生不良影响。如果该噪声只是在电源线上传播，可采取如下措施加以抑制。

①在变频器的输出输入侧均串噪声滤波器，如图1所示。

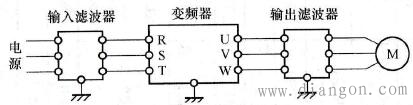

图1 噪声滤波器的连接

②变频器的动力线和通信线分开。

③将变频器置于铁柜内。

④将变频器的动力线套入金属管并接地。

本文着重介绍如何限制变频器自身产生噪声干扰。对无线电造成干扰的噪声产生机理如图2所示。一般可区分为：直接发射、直接传导和通过交流电源发射。图中①为直接发射，②为直接传导，③为经交流电源发射。改善的有效办法是接人噪声滤波器，如图3所示。

图2 噪声的传播途径

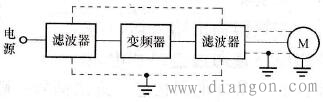

图3 接入噪声滤波器防止噪声干扰
