你不可不看的资料 电子镇流器常见故障的检修

现阶段无论工程还是家居，多采用电子节能灯照明。电子节能灯内的电子镇流器是将50HZ的交流电转换为22KHZ的高频电压，以便点亮荧光灯管。与传统采用电磁电感镇流器相比，电子镇流器具有工作电压范围宽，发光效率高，无电磁噪音干扰，无频闪现象，体积小重量轻等诸多优点。
电子镇流器在市电电压为150-260v时，只需经过约0.5秒钟的预热，均能正常点亮荧光灯管。目前，电子镇流器除少部分采用镇流器专用集成电路的高级品外，绝大部分是使用三极管串联谐振式线路的，这种线路虽然有多种形式，工作原理和主电路结构大同小异。有的只是在局部线路上面略有些许改动而已，但万变不离其宗。
电子镇流器价格虽日渐便宜，但学习维修一下也是让自己逐步走进电子知识领域的不错选择，有些电子镇流器其实损坏并不是十分严重，只需花费一两元钱便可修好，自己尝试维修一下既节省金钱，又锻炼自己的技术，尤其是在单位还能在领导面前小秀一把，何乐而不为！省的领导老是说咱们电工只会换新的而不会修。

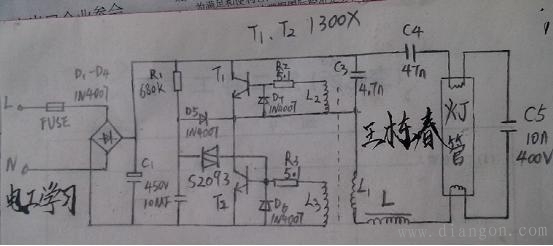

本人结合多年来维修电子镇流器的经验积累，今天分享一下电子镇流器的常见故障和维修方法，所示图为现阶段电子镇流器典型线路。根据荧光灯灯管的功率大小，T1、T2三极管可选择的型号由小到大为13001---13007不等。具体故障现象和检修方法如下：
1、在电子节能灯能正常工作时，若在关闭灯开关后，荧光灯灯管内不定时出现闪烁或灯管内有波浪式暗光闪动时，这个故障不是由于镇流器本身损坏造成的。这是由于灯开关所控制的为零线而非火线造成的现象，解决方法我们电工都会的；
2、通电后灯管不亮
首先检查线路板上的电源引线是否脱落开焊，检查线路板上的印刷线是否断裂，检查保险管（或者是0.2--2欧保险电阻）是否熔断，如有应予以更换。如果没有，这时可用万用表测C1两端电压是否在DC260--350V之间。若C1两端电压低于260v，则应分别检查D1-D4，若C1两端电压正常，则分别检查T1,T2，C3，C4，C5；还有灯管灯丝是否烧断。
