同相加法器原理等效图

同相加法器电路，是指一路以上输入信号进入同相输入端，输出结果为多路信号相加之和。如图中的a电路，当R1＝R2，R3=R4时，其输出电压=IN1 IN2，即构成加法器电路。若R3>R4，则构成加法放大器电路。

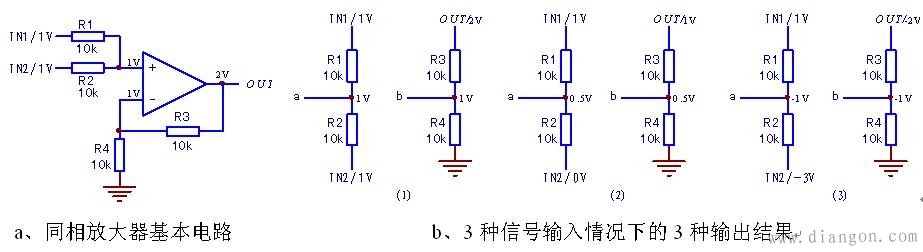

图 同相加法器和原理等效图
图中的b部分给出3种信号输入情况下的3种输出结果示意电路。同运放的5种基本电路有所不同，该电路可等效为R1/R2；R3/R4两组电阻串联分压电路，其中R1/R2为信号输入回路；R3/R4为反馈回路，有“相互关联”的关系：前者为主，后者为从，后者分压是前者分压的影射。根据如图中的a电路放大模式，可用上图b电路中的(1)电路进行简化分析：
由放大器“虚短”特性可知，a、b点即两个串联支路分压点的电压值是相等的（这由此产生两组独立分压电路的关联性），当a点电压变化时，b点电压也随之相应变化（运放内部输出级电路自动调整的结果），OUT输出端的结果自然满足R3/R4的分压特性——放大器自动调整使b点电压＝a点电压。因而，当IN1=IN2=1V时，R1/R2分压电路无输入电流流通条件，R1、R2分压回路因无电流流通，R1（或R2）两端无电压降，此时a、b点电压俱为1V，而OUT端则为2V（换言之，为了使b=1V，OUT端自动输出2V）。从控制闭环的角度来看， a点信号输入电压为目标值，电路控制的任务和目的，使输出级做出相应动作控制，即使b点反馈电压值等于a点电压。
上图b电路中的(2)电路：当IN1 IN2之和等于1V时，R1、R2分压点为0.5V，因R1、R2与R3、R4两分压支路的影射作用，此时a、b点电压俱为0.5V，OUT端输出1V；上图b电路中的(3)电路：当IN1 IN2之和等于－2V时，自然OUT端也会自动输出-2V，电路忠实地将输入信号进行加运算后输出其相加之和。
