如何计算共射极放大电路的各个参数

本文主要探讨如何计算共射极放大电路的各个参数。很实用。
　　1.Vcq为集电极的静态工作电压，Vcq的选取为了避免出现饱和和截止失真，使Vcq ≈ 1/2 * Vcc，Rc = 10Re;

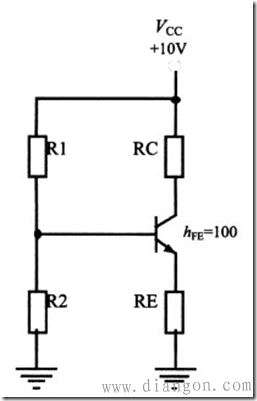

　　图1为基极分压式共射极放大电路的直流通路
　　实际在应用过程中，就是需要确定上述各个电阻的取值。根据经验公式
　　Vcq ≈ 1/2 * Vcc = 5V
　　取Rc为1KΩ，那么Re = 100Ω。
　　Icq =( VCC – Vcq)/Rc = 5mA ;
　　Icq≈Ieq = 5mA;
　　Veq = Ieq * Re = 0.5V;
　　假设三极管的Vbe = 0.7V，所以
　　Vbq = Vbe Veq = 1.2V;
　　注意，在模电书中会有一个条件，若是三极管的输入阻抗Rin-resistance ≈ hFE * Re，Rin-resistance ≥ 10R2，则满足下式：
　　Vbq = R2 /(R1 R2) * Vcc;
　　假设R1 = 10KΩ，则可以计算出R2 = 1.4KΩ;
　　所以，上述各个参数就为：
　　R2 = 1.4KΩ，R1 = 10KΩ，Rc = 1KΩ，Re = 100Ω;
　　各静态工作点为：Icq = Ieq = 5mA ，Vbq = 1.2V，Veq = 0.5V，Vcq = 5V，Vceq =4.5V;
　　在选取三极管时，需要注意需要了解三极管的几个参数，一个是Vceo，饱和Ic，饱和Vce，集电极极限电流Icm，极限功率Pcm，三极管放大倍数hFE,注意在选取三极管时，集电极输出电流不能超过集电极极限电流Icm，否则会烧坏三极管。
　　所以在选取三极管时，集电极输出的最大电流要大于输出所需要的电流，三极管放大倍数选取要合适。
　　2.交流小信号放大电路(共射极放大电路)

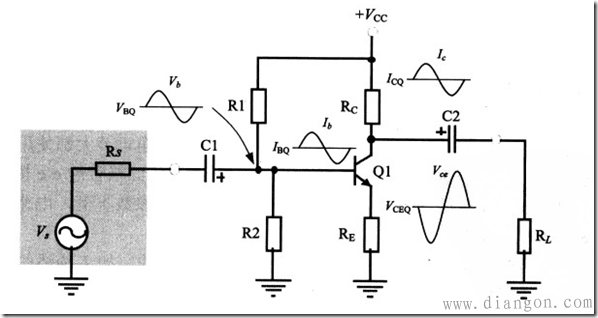

　　图1

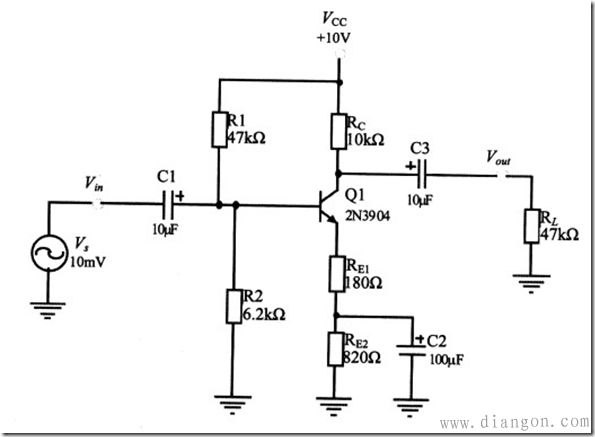

　　上图是基极分压式共射极放大电路，更为常用的电路图如下图所示：(图中各参数值可以不用理会，仅作说明)

　　图2

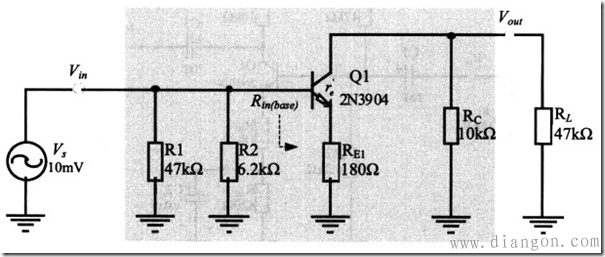

　　小信号等效电路如下图：

　　图3
　　小信号交流电路等效原则：1.大容量电容短路;2.Vcc对地短路;3.需要考虑re’;
　　一般情况若是需要确定上述各个参数，需要从静态工作点出发。经验公式如下：
　　Vcq ≈ 1/2 * Vcc，Rc = 10Re;
　　re’ = 25/Ieq;

　　(电压增益计算公式)

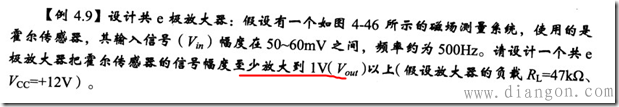

　　3.举例

　　对于三极管放大电路的形式，共射极，共集电极，共基极，那么具有电压或电流放大增益大于1的，只有共射极放大电路。
　　首先由上式可以求出电压放大增益：
　　Av = 1 / 0.05 = 20;
　　取Rc为10kΩ，RL = 47KΩ;

　　可得到

　　对比图2;
　　//============================================
　　根据经验公式：Vcq ≈ 1/2 * Vcc;
　　Vcq ≈ 1/2 * Vcc = 6V
　　取Rc为1KΩ，那么Re = 100Ω。
　　Icq =( VCC – Vcq)/Rc = 0.6mA ;
　　Icq≈Ieq =0.6mA;
　　//============================================
　　re’ = 25/Ieq = 42Ω;
　　Re1 = 370Ω;
　　Rc = 10Re;
　　Re1 Re2 = 1KΩ;
　　Re2 = 630Ω;
　　//============================================
　　Veq = Ieq * (Re1 Re2) = 0.6V;
　　假设三极管的Vbe = 0.7V，所以
　　Vbq = Vbe Veq = 1.3V;
　　注意，在模电书中会有一个条件，若是三极管的输入阻抗Rin-resistance ≈ hFE * Re，Rin-resistance ≥ 10R2，则满足下式：
　　Vbq = R2 /(R1 R2) * Vcc;
　　假设R1 = 10KΩ，则可以计算出R2 = 1.2KΩ;

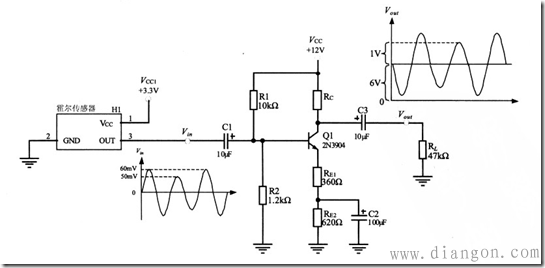

　　所以，上述各个参数就为：
　　R2 = 1.2KΩ，R1 = 10KΩ，Rc = 10KΩ，Re1 = 360Ω，Re2 = 640Ω;放大倍数为20;
