电度表结构和工作原理图解

电表的结构

电表主要是由驱动部件、转动部分、制动部分和积算机构等组成。驱动部件由电压元件和电流元件组成。转动部分的铝制圆盘装在驱动部件和制动磁铁的空隙中，右图所示是一只单相交流电表的结构。图中各部分所指：

1：铝制圆盘、2：串联线圈电磁铁、3：制动永久磁铁、4：并联线圈电磁铁、5：传到计数机构的齿轮、6：接线端子板

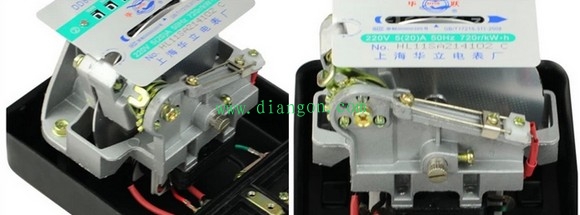

下图所示为某国产DD862单相机械电表内部结构实图：

电表的工作原理

工作原理是：当电表接入被测电路后，被测电路电压加在电压线圈上，被测电路电流通过电流线圈后，产生两个交变磁通穿过铝盘，这两个磁通在时间上相同，分别在铝盘上产生涡流。由于磁通与涡流的相互作用而产生转动力矩，使铝盘转动。制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀。

由于磁通与电路中的电压和电流成比例，因而铝盘转动与电路中所消耗的电能成比例，也就是说，负载功率越大，铝盘转得越快。铝盘的转动经过蜗杆传动计数器，计数器就自动累计线路中实际所消耗的电能。

单相电表用于测量单相线路的电能。如测量三相四线制线路的电能，必须采用三元件三相电度表；测量三相三线制线路的电能，通常采用二元件三相电度表。无论是单相或三相电度表，它们的工作原理相同，只在电表的结构上有单元件和数个元件的区别。
