220v单向电动机正反转接法
|
单相电机的启动绕组串接有一个合适的电容，借助于移相电容使其定子的两绕组获得相差90度的两个旋转磁场而能自动旋转起来。

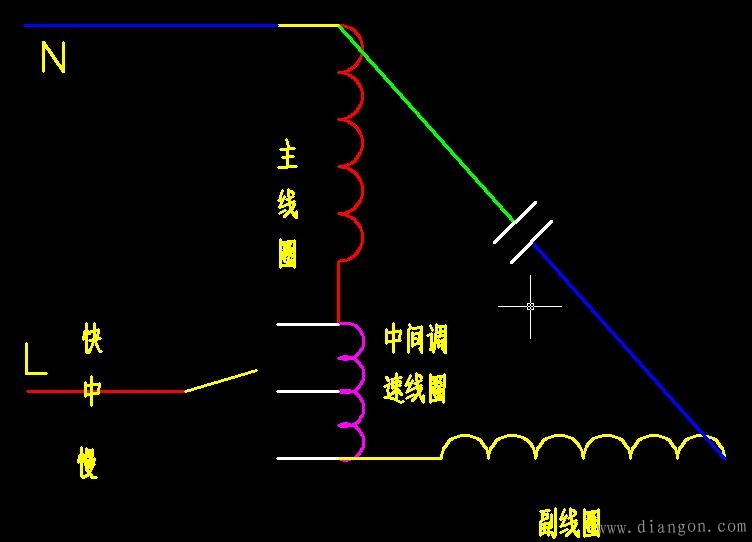

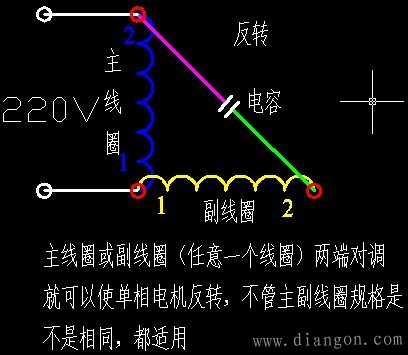

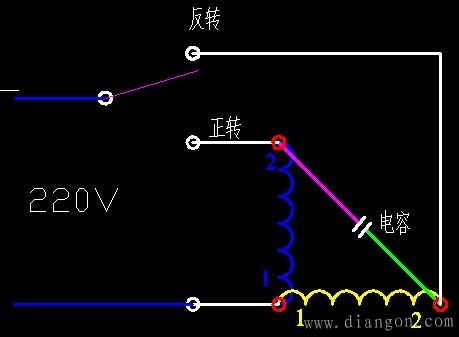

要改变电机的转向，需要在电机绕组引出线的接点上、找出启动绕组，将原来串接电容的一端、与原来接公用点的另一端线对调、连接，就能达到改变转向的目的。 如果该电机主、副绕组一样，需要随意控制转向的；只需将原来接电容器的电源线通过一个双控（一进二出）开关，与电机电容的两端线连接，操作开关改变电源接入电容的方向、就能控制电机的转向了。 在单相电机中，通常主绕组的线径较大，电阻值较小，匝数也较小。但有些正反转的单相电机并没有主副绕组之分。

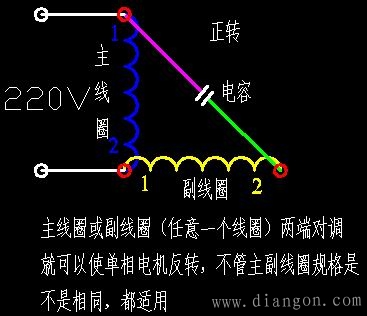

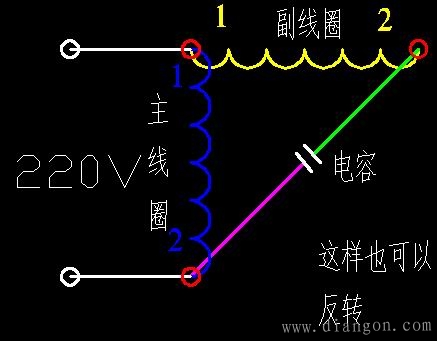

其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传。
另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样 （只适用于不分主副线圈的电机，各位看清楚了。如果单相电机两个线圈的外观上，明显不一样，就不能采用此方法，切记切记）

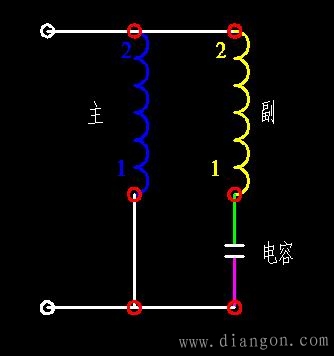

顺便说一下，洗衣机的电机就是不分主副的单相电机 第一个图和第二个是一样的，第二个比较清楚一点， 单相电机的画法还有一种

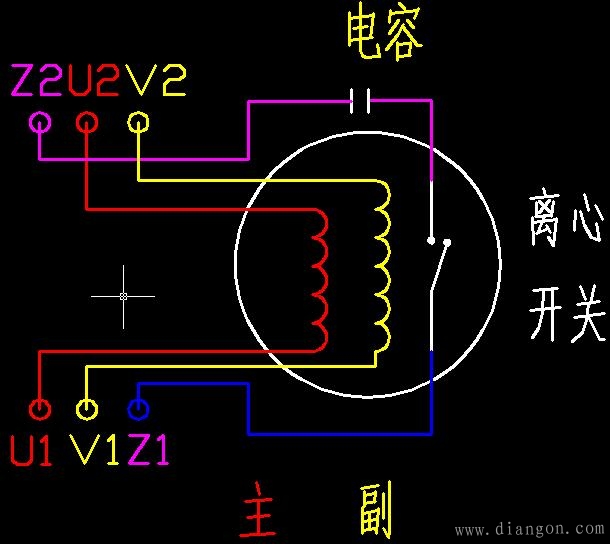

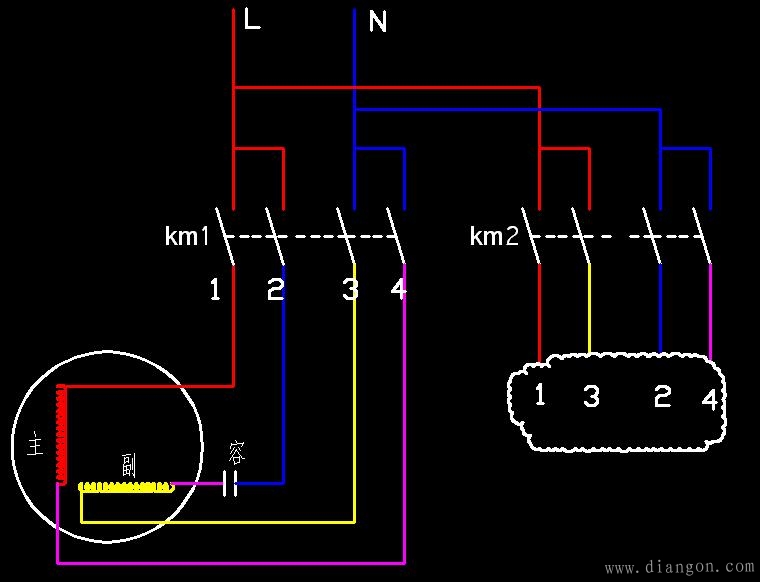

倒顺开关控制的单相电机正反转 落地扇电机接线图 来个用接触器控制的，单相电机正反转， 单相电容电机接法 单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线改接为另一端即可. 三个出线的单相电机主绕组、副绕组容易判断： 1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点； 2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。其中阻值较小的是主绕组，阻值较大的是副绕组。 一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。 设副绕组电阻为R1，主绕组电阻为R2， 则 R1>R2。（主绕组功率大，电阻小） 用万用表测量比较三个端子中每次两个端子之间的电阻值，先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值（R1串联R2）,和第二大值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子，也就是主绕组和副绕组的公共端子 单相电机为什么有三根线 启动电容和电机怎么接线?如果电机本身没有接线图示，只能用万能表了，用电阻档测量出三组电阻数，最大的一组的两个端子为启动和工作绕组的串联，中间大小的一组为工作绕组的两个端子，较小的一组为启动绕组的两面个端子，把工作绕组和220VAC并联，启动绕组和电容串联后和电源并联。

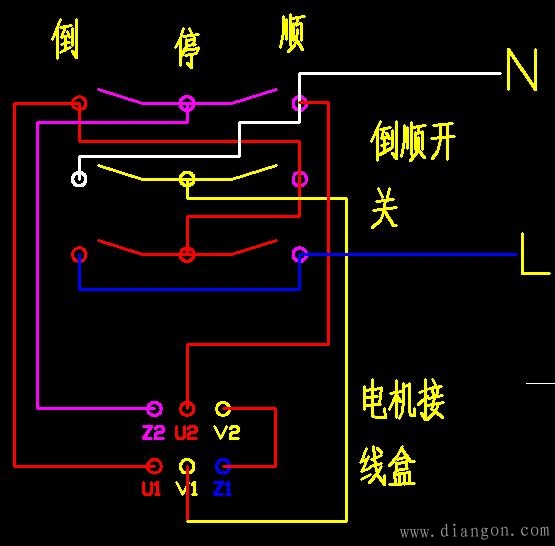

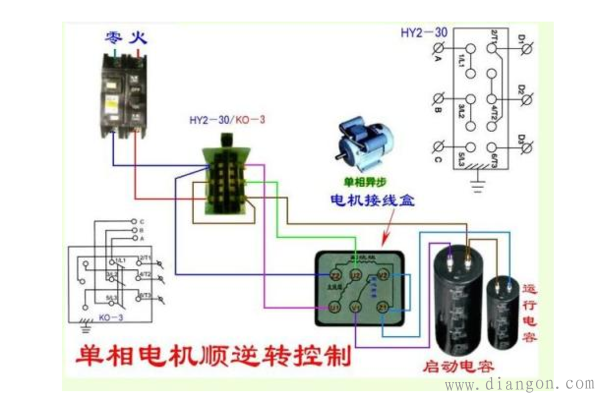

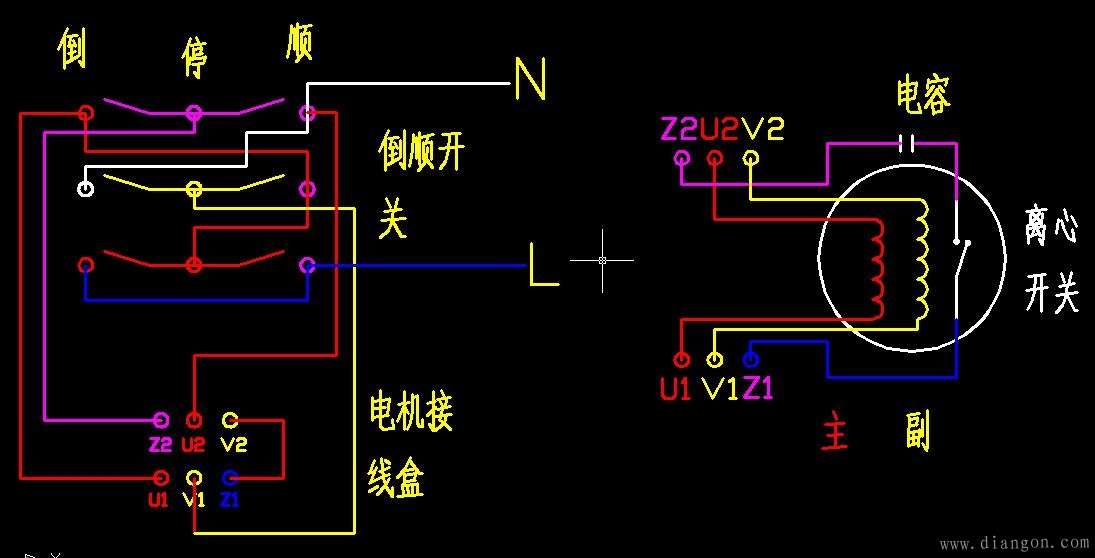

图为单相电机倒顺开关正反转接线实物图。 断路器输出接倒顺开关。 倒顺开关控制电机的正转反转。 |
