电动机常见保护电路
时间：2023-03-07作者：佚名
|
电动机工作时，由于过载、电源电压过低、突然停电、电动机绕组短路等原因都会引起电路故障，使电动机无法正常工作，甚至烧毁电动机。所以，控制电路中必要的保护措施必不可少，一般常见的保护措施有短路保护、过载保护、失压及欠压保护等。

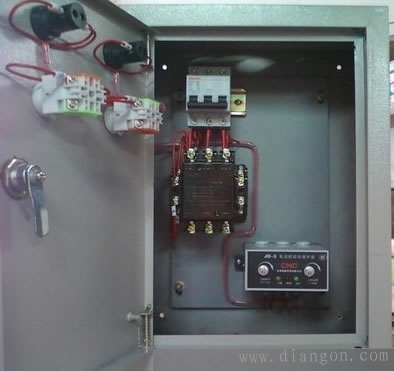

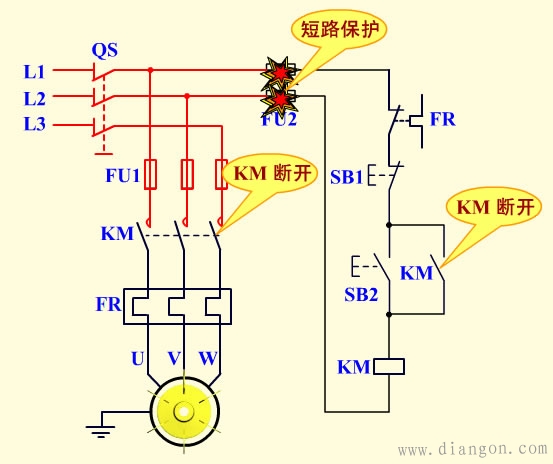

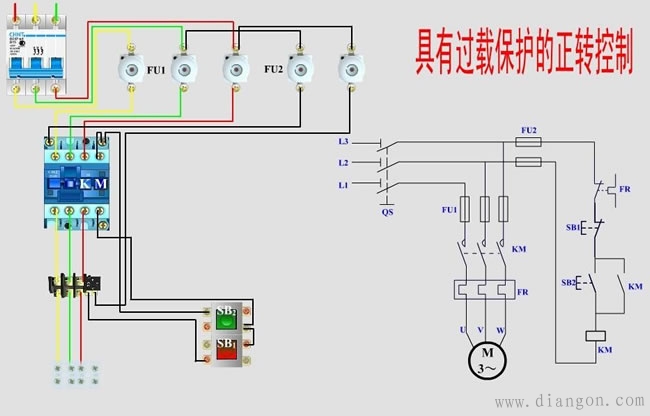

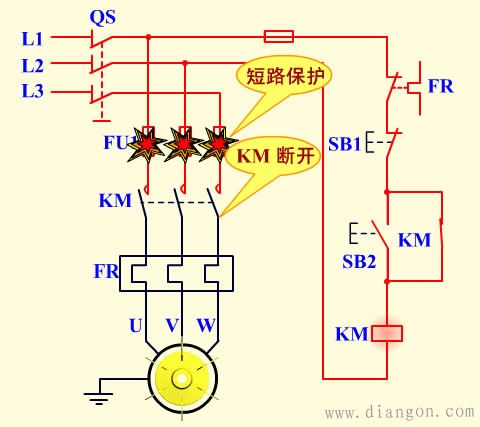

一、短路保护 当电动机运行中发生短路故障或连接电动机的线路发生短路时，FU1迅速熔断（或自动空气断路器迅速跳闸）使电动机脱离电源，起到短路保护作用。
当控制电路发生短路故障时，FU2 熔断使 KM 线圈失电，KM 主触点断开，电动机失电停机，起到短路保护作用。

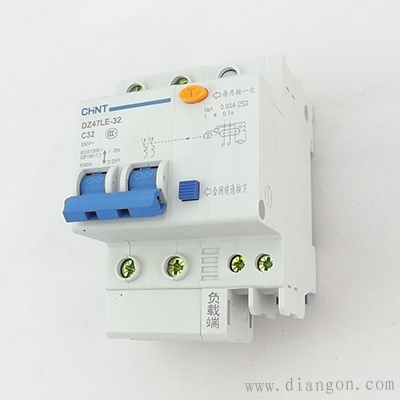

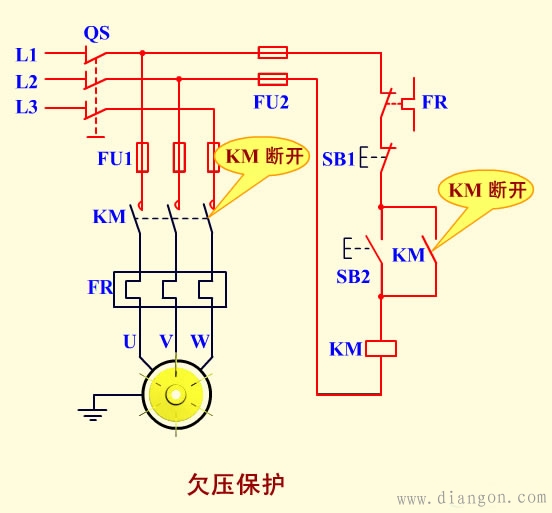

二、欠压保护 “欠压”是指线路供电电压低于电动机额定电压的 85%。 欠压保护是指：电动机能自动脱离电源停转，避免电动机在欠压下运行的一种保护。当外加电压太低时，在反作用弹簧的作用下交流接触器衔铁释放，主触点断开，同时其辅助触点中的动合触点（自锁触点）断开，电动机脱离电源，起到欠压保护作用。

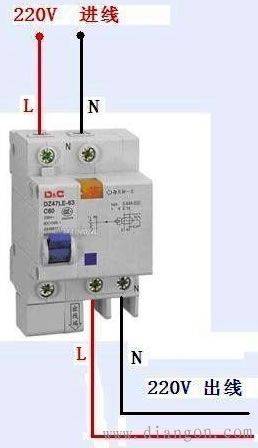

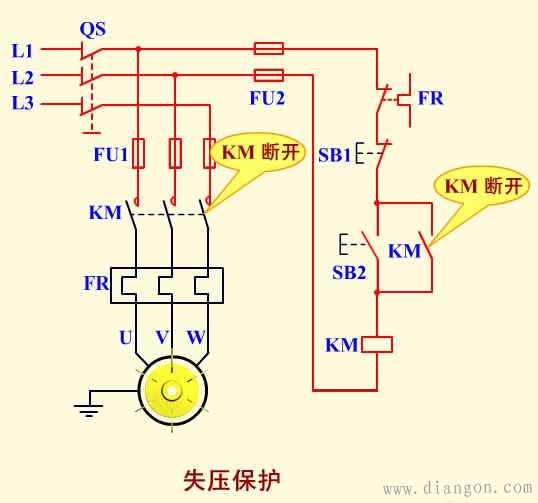

三、失压保护 失压（零压）保护是指：电动机在正常工作情况下，由于外界某种原因引起突然断电时，能自动切断电源；当重新供电时，电动机不会自行启动。这就避免了突然停电后，操作人员忘记切断电源，来电后电动机自行启动，而造成设备损坏或人身伤亡的事故。

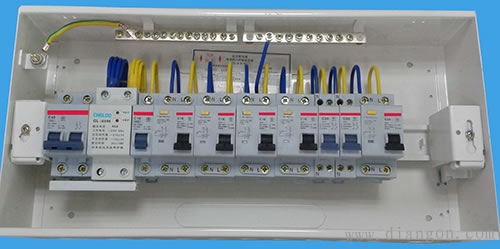

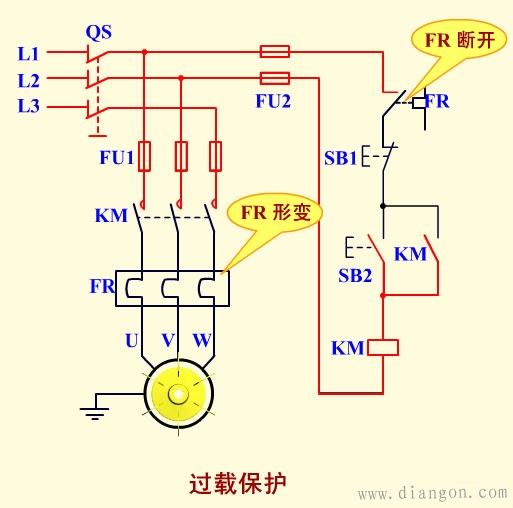

四、过载保护 过载保护是指当电动机出现过载时能自动切断电动机电源，使电动机停转的一种保护，最常用的过载保护是由热继电器来实现的。 当电动机过载时→热继电器 FR 动作→导致其动断触点断开→KM 线圈失电—→→KM 主触点断开→电动机 M 停止。 →同时，KM 自锁触点断开，解除自锁。 当热继电器 FR 上的热元件温度降下来后，FR 的动断触点需要手动复位闭合。
|
