开关插座安装接线方法图解

开关、插座的安装向来是装修中一项关键的步骤。合理的设计 正确的安装，会让您日后的生活更加方便和安全。

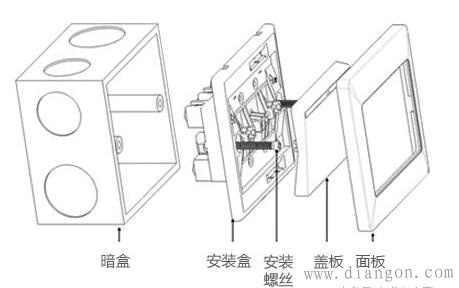

安装说明：任何一种开关或插座，买到手时都是安装好的，即面板和底板是扣在一起的。在安装时，需要把面板和底板分开，接线后先用螺丝把底板与接线盒固定好，再把面板扣好就行了。具体接线方法详见下文。

开关篇（下文中提到的L接线柱，在另一些品牌中的标注为COM）
关于开关的安装，我们之前介绍过开关双控和多控的接法，详情请戳：装修界的一朵奇葩：电灯的两地控制和装修时的一小步，生活质量的一大步：电灯多地控制的安装方法
今天我们着重介绍单控开关的接法。
单开单控开关：即面板只有一个键，且只能控制一个灯。

此类开关的背面只有两个接线柱，一个进线（L或COM）和一个出线（L1）▼

接线时，L接在进线，L1接在出线。即从配电箱通来的火线，接在L接线柱上；与电灯相连的线接在L1接线柱上。

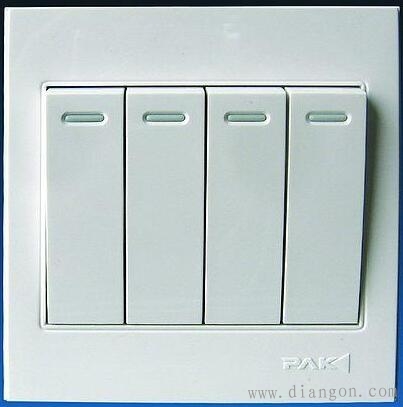

多开单控开关：面板上有N个键，每个键单独控制一个灯。

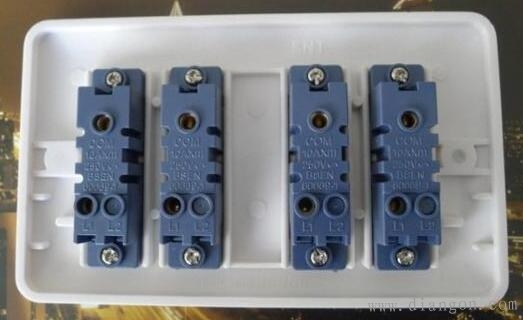

此类开关，每一个键对应的背面都是一个紧凑型的单开单控开关▼

接线时，请参照单开单控开关的接法。

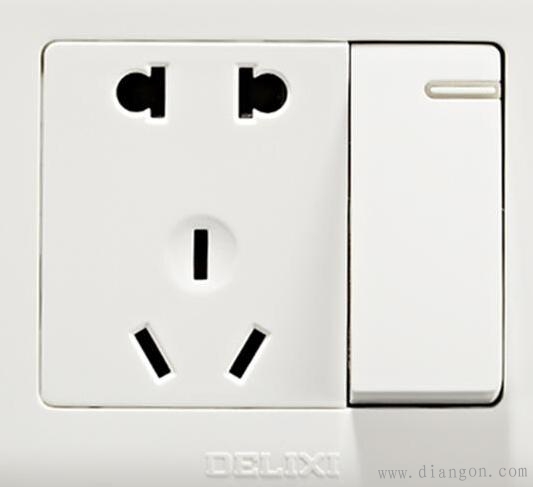

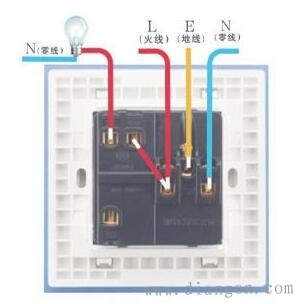

单开五孔插座：面板上有一个开关和一个五孔插座。

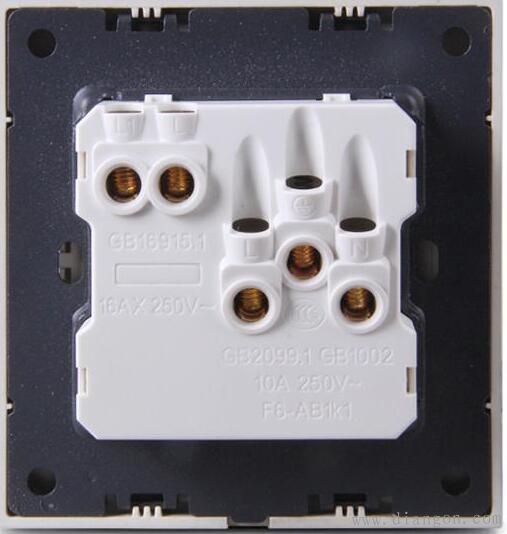

此类开关实际上是把一个单开单控开关和一个五孔插座组合在一起了，其背面也可以看出▼

这种开关一直以来都有两种用法，一种是开关控制电灯，另一种是开关控制旁边那个五孔插座。但实际上，此类开关中没有任何保护措施，用它直接控制用电器，极易造成击穿，有很大安全隐患。
因此，此处只为大家介绍开关控制电灯的接法▼插座篇

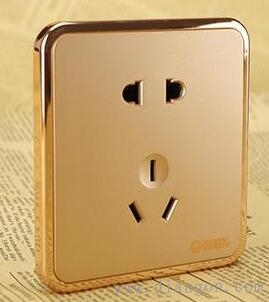

五孔10A插座：家庭普通用电器常用插座。

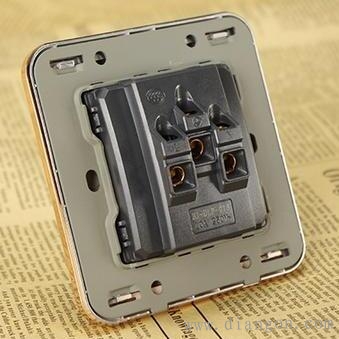

老式的五孔插座，背面有五个接线柱，但是新式的将其精简为三个接线柱了，接线方法也变得更简单。

在接线时要注意，面对插座时，即正常使用时，应保证左侧接零线（绿色或黄色），右侧接火线（红色），上面接地线（花线）。将开关反过来，即以上图的视角来看，接线顺序应该正好相反，即左侧接火线，右侧接零线。

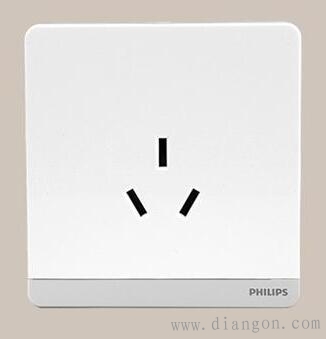

三孔16A插座：热水器、空调等大功率电器需要使用的插座。

16A插座中的三控的间距，比10A五孔插座中三控的间距大，因此二者的插头是不能通用的。使用该插座时，应保证该回路配线在4平方以上。
其背面与接线方式，都和五孔插座相同，此处不再赘述。
