分压电路和分流电路是仪表常用电路，在自动化仪表中应用很多，仪表工必须掌握。电工学习网小编在本文对分压电路和分流电路的原理、公式和具体应用做简明介绍。
1、分压电路

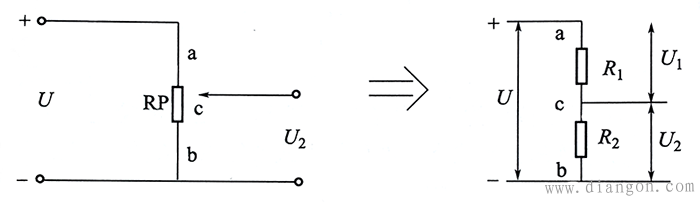

电位器在仪表电路中得到广泛应用，它的作用是为了得到一个可以改变的电压输出，其电路如图1所示，它有一个可以滑动的触点C把电阻RP分成两部分，当滑动触点进行滑动时，可连续的改变两部分电阻的比例关系，这两部分电阻相当于是两个串联电阻，当电位器为X型线性规律时，则两电阻上的电压变化规律如下：
以上公式就是分压公式。使用以上这一对式子，根据总的电压和两电阻的值，就可以算出每个电阻上的电压。随着电位器滑动触点C位置的改变，输出电压U2也会跟着变化。当滑动触点C从a端滑动到b端时，则输出电压逐渐降为零。
分压电路和分流电路等效图
分压电路在仪表中的应用例子，有台数字显示控制仪，其最大输入电压为O-5VDC,但是变频器送来的信号只有0-10VDC的，这时就可以利用分压的办法来解决，即先把0-10VDC信号接至串联电阻R1和R2进行分压，如图1中的等效图所示。然后从R2上取出0-5VDC的信号接至显示控制仪输入端即可。电阻R1和R2阻值的选择，可综合变频器的输出阻抗和的输入电阻来决定其阻值，但电阻精度和温度系数要能满足使用要求。
2、分流电路
两个并联电阻两端的电压是一样的，但两个电阻的阻值不相同时，流过其中的电流是不相同的。流过各个电阻的电流如下：
以上公式就是分流公式。这一对式子表示了两并联电阻的电流分配的规律，如果总电流及电阻知道了，就可以求出每个电阻中流过的电流。
分流电路在仪表中的应用例子，最直接的就是分流电路在万用表中的应用。许多万能输入信号的显示控制仪，其对线性电流的测量大多是采取外接分流电阻的形式，如对4-20mA的电流输入可以用250Ω、50Ω、25Ω的分流电阻，将其变换为1-5V、0.2-1V、100-500mV的电压信号输入给数字显示控制仪。
