数字万用表二极管档位电路原理图解

数字万用表二极管档位电路原理如下：

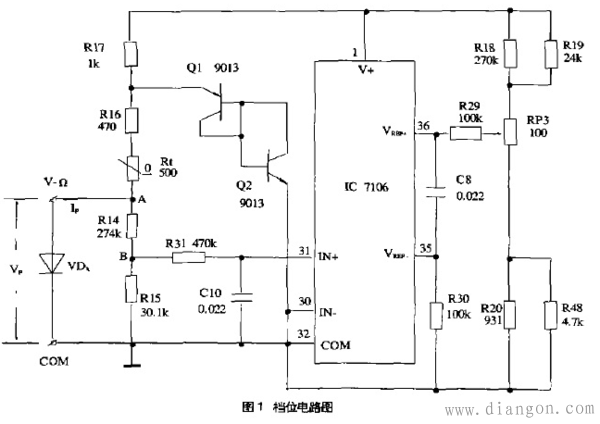

该档位电路如图1所示，它是在200MV基本表基础上扩展而成的， 2.8V的集成电路内部基准电压由由“V ”端(IC1脚)引出，经过电阻R17，R16和Rt，向被测二极管VDx提供测试电流，在被测二极管未接入之前，分压电路A，B两点的电压分别为
VA= ((Rl4 R15)/(R17 RI6 Rt Rl4 R15))V = ((274 30.1)／(1 0.47 0.5 274 30.1))× 2.8= 2.782 V
VB= (R15／(R17 R16 Rt R14 R15)) V =[30.1／(1 0.47 0 .5 274 30.1)]×2.8= 0.275V

集成电路7106当前的输八电压为V IN=VB=0.275V=275m V 。由于该值超出了基本表电压量程200mV ，所以显示屏读数应为溢出状态(显示 1”)。当被测二极曾VDx接入电路之后， A点电压由2.782V被箝位到二极管的正向压降VF(硅管为
0 .7V左右,锗管为0.3V左右)，而此时集成电路7106的输入电压变为
VIN= (R15／(R14 R15)) VF= [30.1／(274 30．1)]VF≈ 0.1 VF
由此可见，在集成电路输入端，VF被衰减了10倍，这相当于将200mV的基本表扩展到了2V的量程，并且在显示屏上直接显示出被测二极管的正向压降VF。 在此期间，通过被测二极管的测试电流为
IF(硅管)≈ (V -VF)/(R17 RI6 Rt)= (2 8-0.7)/(1 0.47 0.5)=1.066mA。
IF(锗管)≈ (V -VF)/(R17 R16 Rt)=(2.8-0.3)/(1 0. 47 0.5)=1.296mA。
显然，二极管档的测试电流比起电阻档至少要大一个数量级，比值基本上能够满足大多数半导体二报管和三极管对其PN结单向导电性的测试判别要求。基准电压VREF由集成电路内部基准电压源( 2．8v)经RI8、Rl9、RP3、R20和 R48分压供路，可调电阻RP3的电压调整范围为9. 51-10.73mV通过适当调节RP3的滑臂动位置，便可以获得基准
电压VREF=100.0mV。C8和R29，R30组成基准电压输入端高频滤波电路。
Q1、Q2和Rt、RI6组成测试端口过压保护电路。Rt 为正温度系数的热敏电阻PTC，晶体三极管QI和Q2的集电结分别短接后，又将两者反极性串联起来，利用其发射结的稳压原理，用于抑制测试端口异常情况下的高电压侵扰。例如，如果误用二极管档测量市电电压(AC220V)时，电流途经为Rt--Rl6-- Q1--Q2,Q2此刻为正向导通，而Ql则立刻反向击穿，起到了限幅保护作用。与此同时， R t因流过较大的电流而迅速发热,其电阻值将随体温升高而急剧增大， 由于限制了流过Q1与Q2的电流，从而保护了Q1，Q2的安全。
