电感器与电子电路图中的图形符号

电感器是一种利用线圈产生的磁场阻碍电流变化以通直流、阻交流的元器件，在电子产品中主要用于分频、滤波、谐振和磁偏转等。

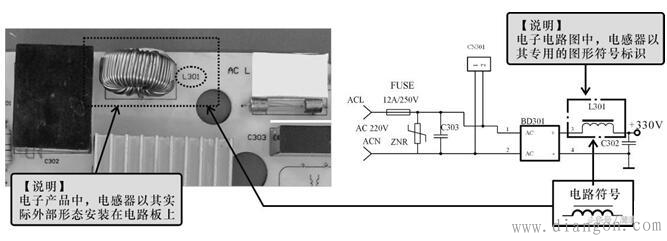

在实际电子产品或设备中，电感器以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，电感器则用专用的图形符号代替，电路板上的电感器与电子电路图中的图形符号一一对应。
如下图所示：

1、识别电感器的图形符号

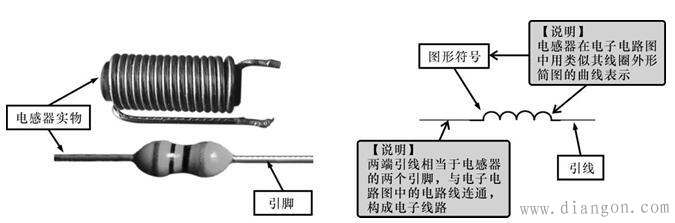

下图所示为普通电感器在电子电路图中的图形符号，又称电路符号。可以看到，它主要由几个半圆形的粗线和两根引出线构成，几个半圆形的粗线就是电感器的图形符号（ 相当于电感器内部线圈的外形简化图），两根引出线相当于电感器的两个引脚，由图形符号两端伸出，与电路图中的电路线连通，构成电子线路。
2、认识不同类型电感器的图形符号
在实际应用中，电感器的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的电感器的图形符号，对准确识别出电子电路图中电感器的类型有重要意义。

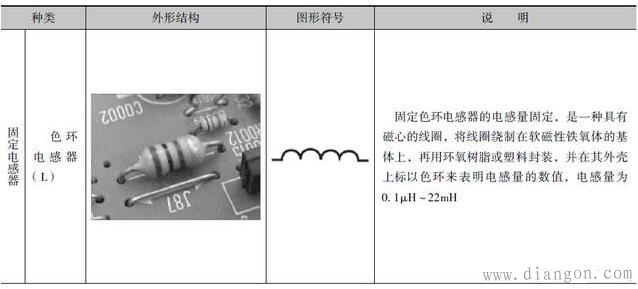

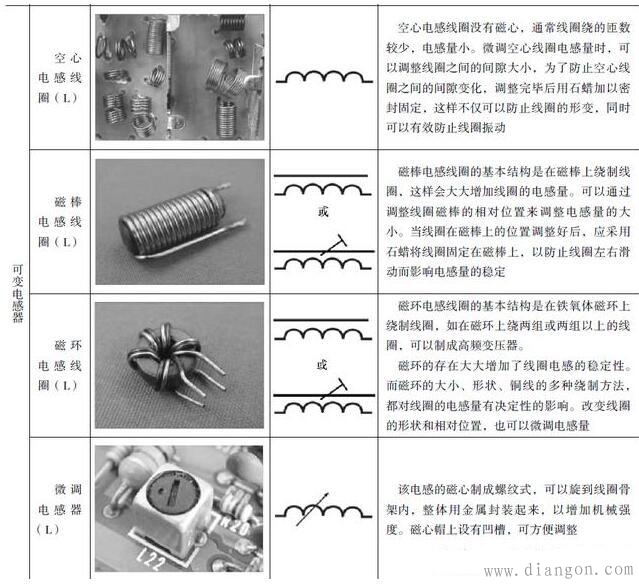

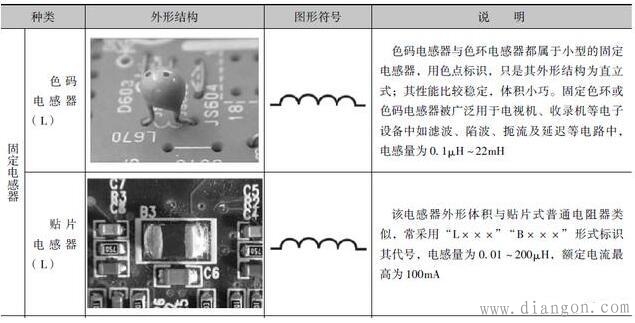

常见电感器的图形符号、外形及功能如下图

3、识别电感器的电路标识

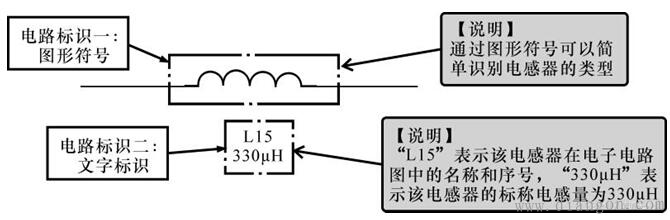

电感器在电子电路中的标识通常分为两部分，一部分是图形符号，标识电感器的类型；另一部分是字母 数字，标识该电感器在电路中的名称、序号及主要参数。

图形符号（电路符号）表明了电感器的类型，引线由图形符号两端伸出，与电路图中的电路线连通，构成电子线路；文字标识通常提供了电感器的名称、序号以及电感量等参数信息。
识读电感器的标识信息：
电感器的标识主要有“电感器名称和序号”“电感量”“允许偏差” 等相关信息。识读电感器的标识信息，对我们分析、检修电路十分重要。

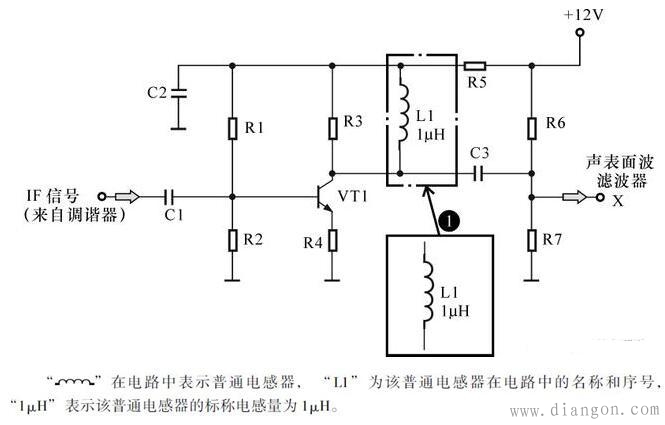

典型调谐电路中电感器的电路标识如下图

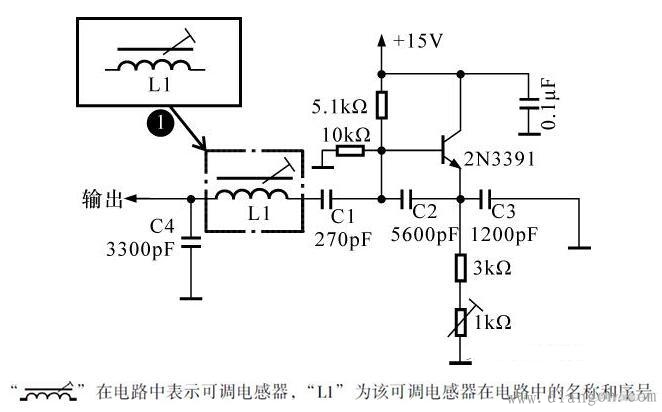

典型可调振荡器电路中电感器的电路标识如下图
