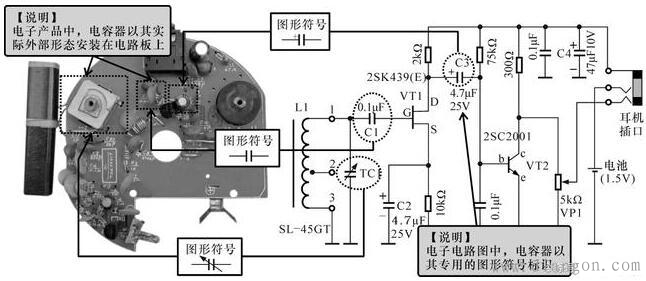

电路板上电容器与电子电路图中的图形符号

电容器以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，电容器则用专用的图形符号代替，电路板上的电容器与电子电路图中的图形符号一一对应。

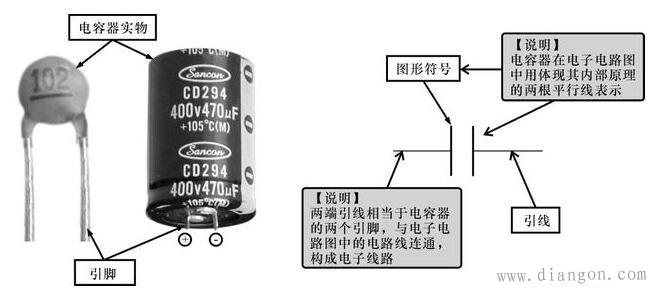

下图所示为普通电容器在电子电路图中的图形符号，又称电路符号。可以看到，它主要由两个粗横线和两根引出线构成，两个粗横线就是电容器的图形符号（ 相当于电容器内部的两个电极），两根引出线则相当于电容器的两个引脚，由图形符号两端伸出，与电路图中的电路线连通，构成电子线路。

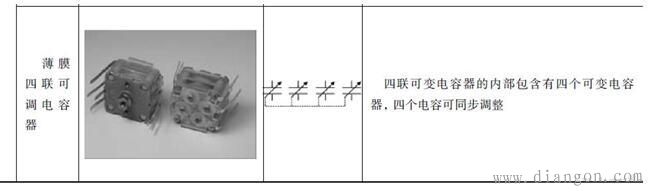

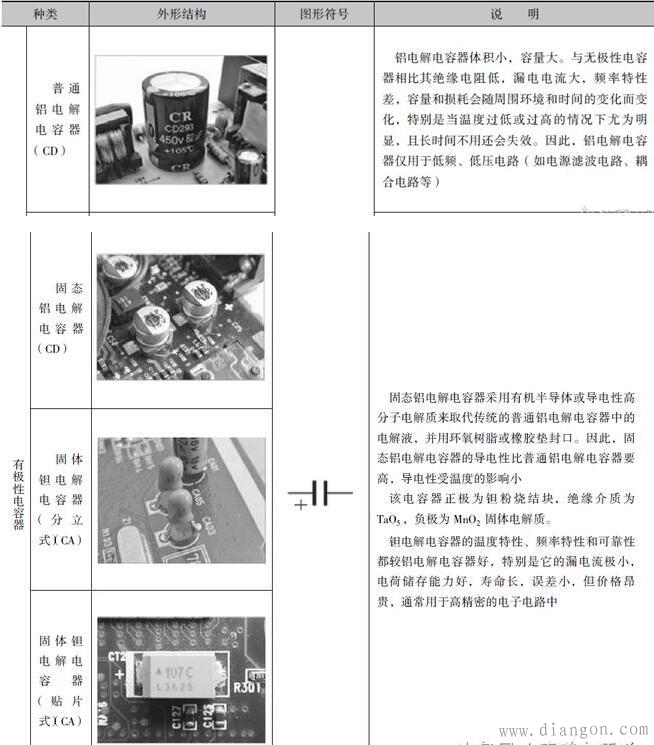

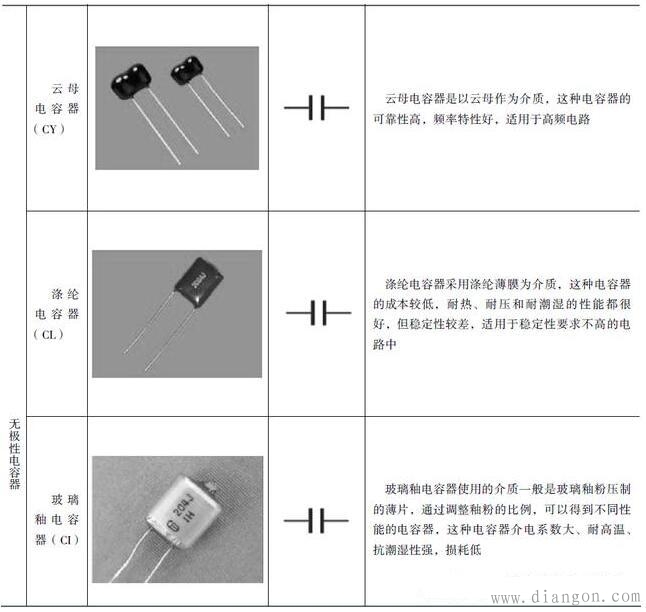

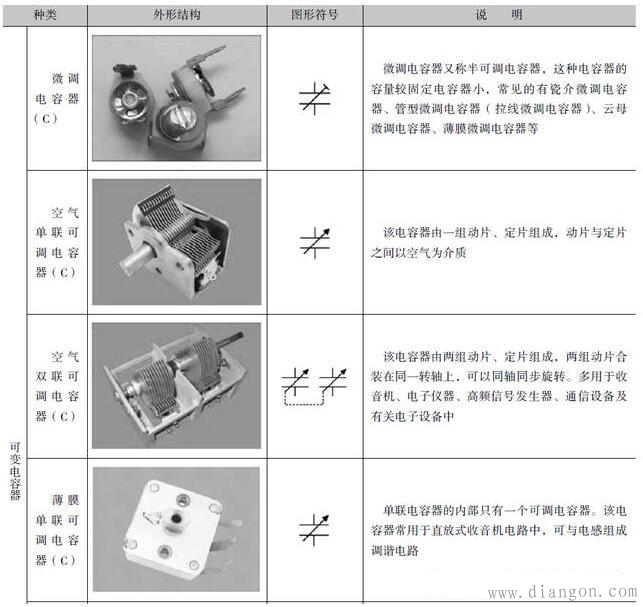

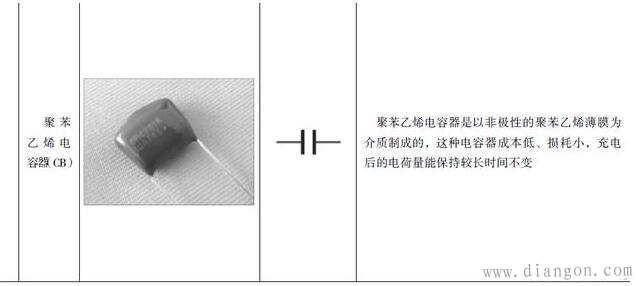

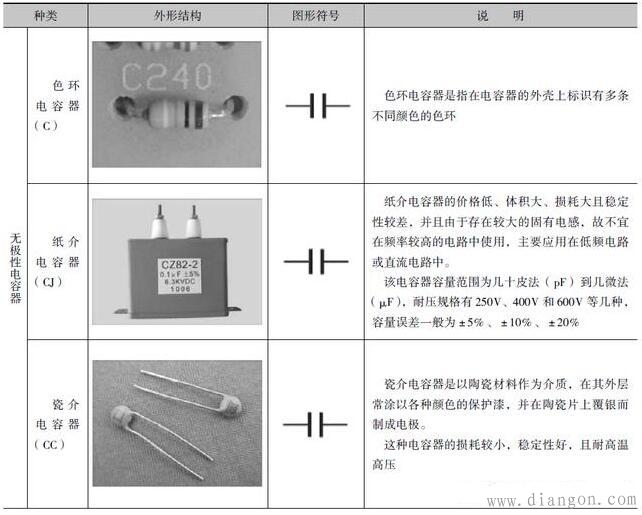

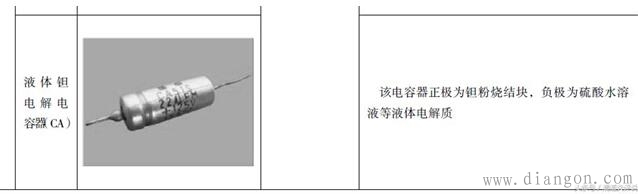

认识不同类型电容器的图形符号
在实际应用中，电容器的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的电容器的图形符号，对准确识别出电子电路图中电容器的类型有重要意义。
