变频器外部控制电路电缆接地的正确接法

变频器输出输入接口等逻辑电路常通过电缆和电位器仪表、常规电器相连。进出信号一般均为模拟信号，干扰非常容易通过电缆连接点侵入（电缆本身外壳已有屏蔽并接地），特别是弱信号线和距离远的电缆线要特别留意。采取的措施如下。

①强弱电线路分离原则。弱电的信号线(一般为DC 5V)、强电线路（AC 100V以上）和继电接触器电路均要分开布线并相隔一定的距离。

②电缆线连接点采用正确接法。

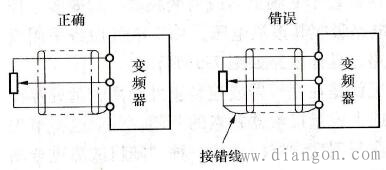

·电缆信号线的一般接法如图1所示。

图1 电缆信号线的一般接法

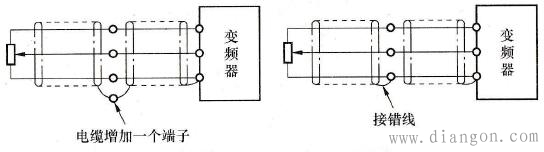

·电缆延长线的接法如图2所示。

图2 电缆延长线的接法
