数字多用表直流电压检定

数字多用表直流电压检定点选取原则：基本量程一般选取5~10个检定点，其他量程选取3个检定点。非基本量程的测试点要考虑上、下量程的连续性及对应于基本量程的最大误差点。负极性可只检定每个量程的接近满量程点。
1.直流标准电压发生器法
　　直流标准电压发生器法接线图如图1所示。设直流标准电压发生器输出标准电压为UN（即实际值）。被检数字多用表的显示读书为UX，则被检表的误差为：

　　被检表的相对误差用百分比数表示为：

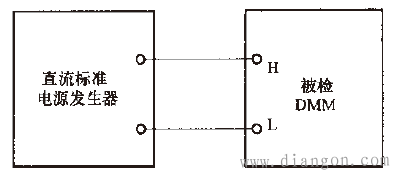

图1：直流标准电压发生器法接线
　　当被检数字多用表中直流电压的量程比标准电压发生器的最低量程小很多或两者量程不符时，可采用标准分压后再接到被检表上，其接线如图2所示。

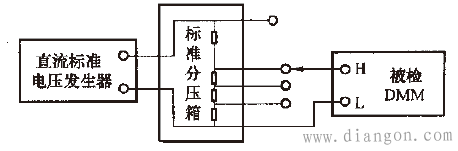

图2：直流标准电压发生器法接线
　　当接到分压器后，此时被检表的相对误差用百分数可表示为：

式中：
　　K——分压系数。
2.直接比较法（标准数字表法）
　　直接比较法如图3所示。一般情况下标准数字电压表的位数应比被检表多一位。输出电压源要考虑其稳定度、调节细度与纹波等技术指标。一般来说稳定度应小于被检表允许误差1/5~1/10，调节细度应小于被检表允许误差的1/10。纹波的影响应不引起标准表和被检表的跳字。对于标准表应保证其准确可靠，为此必须对标准表进行定期的检定和校准。标准表的误差可以按分时段指标来考虑。

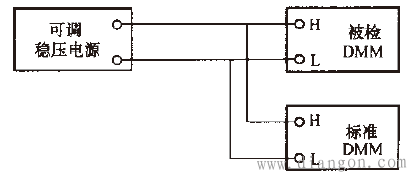

图3：直接比较法接线
　　当可调稳压源输出一个电压，标准表的显示读书为UN，被检表的显示读书为UX，则被检表的相对误差用百分数可表示为：

　　如果标准表不满足被检表的量程，或有时标准表只有某一个量程符合准确度的要求时，可用标准分压箱来扩展量程，如图4。
　　同理可得：

　　或者

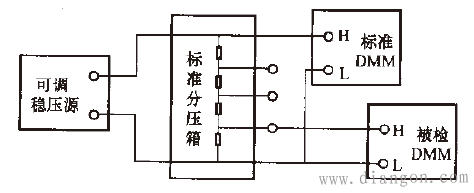

图4：标准分压箱扩展量程接线
