直流数字式欧姆表检定

对直流数字式欧姆表检定时按照下列原则选取检定点：
　　在基本量程内一般取不少于10个检定点；在非基本量程取3~5个检定点。
　　对仪表检定时按照要求对被检仪表进行调零、校准，然后根据选取的检定点，参照下列几种校准方法对其进行检定。
1.标准电阻器法
　　标准电阻器法检定如图1所示。设直流标准电阻值为RN，即实际值；被检表的显示读书为RX。则被检表的绝对误差为

　　被检表的相对误差用百分数表示为

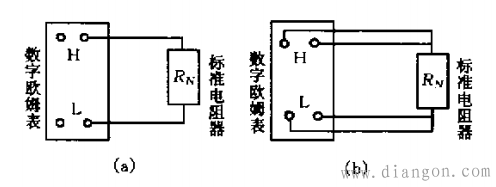

图1：用标准电阻器检定数字欧姆表
（a）二线连接法；（b）四线连接法
　　图1（a）为二线连接法，这种接法由于引线电阻、接线电阻等影响，要检定直流数字欧姆表低电阻量程时，将会带来不可忽略的测量误差。为了消除引线电阻、接线电阻等的影响，一般在量程范围小于或等于1000Ω时采用图1（b）的四线连接法。要求由于引线电阻、接线电阻等所带来的误差应小于被检表允许误差的1/5~1/10。在检定高电阻量程时，要注意屏蔽，以防空间电磁场干扰。

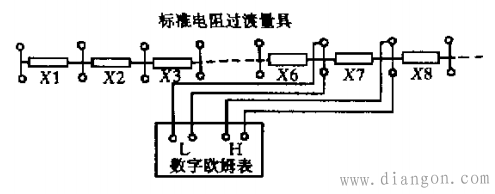

图2：用标准电阻过度量具检定数字欧姆表
　　也可以采用不同标称值的标准电阻过渡量具和多盘十进电阻箱接线检定，入图2所示。
2.电阻校准仪法

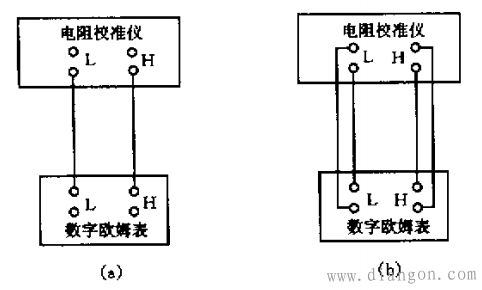

图3：用电阻校准仪检定数字欧姆表
（a）二线连接法；（b）四线连接法
　　如图3所示采用用电阻校准仪检定直流数字欧姆表的接线图。设标准电阻校准仪的输出标准电阻量值为RN，直流数字欧姆表的显示读数值为RX，则被检表的绝对误差为

　　被检表的相对误差用百分数表示为

　　二线连接法适用于检定直流数字欧姆表的高电阻量程；四线连接法适用于检定直流数字欧姆表的低电阻量程。如何采用二线连接法和四线连接法的原则要求与标准电阻器法相同。
3.标准数字欧姆表法

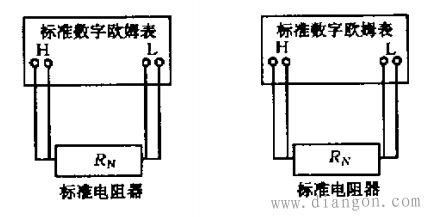

图4：用标准数字欧姆表法进行检定
　　标准数字欧姆表法检定参照图4所示，即用一台标准数字欧姆表（或具有欧姆功能的标准数字表）、一组不同标称值的标准电阻器（10~10^7Ω）和多盘十进电阻箱等就可简单、方便的对被检数字欧姆表进行检定。
这一方法是将同一标称值的电阻，分别加到标准数字欧姆表和被检数字欧姆表的输入端。设标准数字欧姆表的显示读书为RN，被检数字欧姆表的显示读书为RX，则被检表的绝对误差为

　　被检表的相对误差用百分数表示为
