电磁阀的作用及工作原理

电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。那么电磁阀工作原理是什么？
电磁阀工作原理，电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。
电磁阀的作用与原理：
电磁阀就是用电磁力开启或关闭的阀门。用在气路或液路上。结构和种类非常多，但是动作原理都基本一样。
控制电路输入一个电信号，电磁阀内就相应产生一个磁信号，这个磁信号驱动电磁铁产生一个动作，阀门的开闭就产生一个对应。
电磁阀有别于其他阀门（手控、气控、液控、机控......）的突出特点是便于实现自动控制。电磁阀用在一些净水器里，可能是这些地方需要自动控制或者联动。
电磁阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。
同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。
电磁阀原理：
追朔电磁阀的发展史，到目前为止，国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀：
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
先导式电磁阀：
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。
气动系统中，电磁阀的作用就是在控制系统中按照控制的要求来调整压缩空气的各种状态，气动系统还需要其他元件的配合，其中包括动力元件、执行元件、开关、显示设备及其它辅助设备。动力元件包括各种压缩机，执行元件包括各种气缸。这些都是气动系统中不可缺少的部分。而阀体是控制算法得以实现的重要设备。

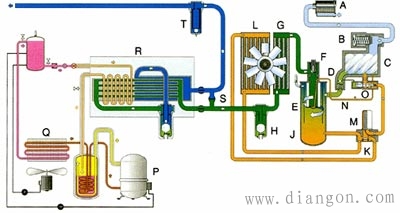

气动系统的示意图：

气路系统：油路系统： 冷冻系统：
A　进气过滤器； J　油箱； P　冷冻压缩机；
B　空气进气阀； K　恒温旁通阀； Q　冷凝器；
C　压缩机主机； L　油冷却器； R　热交换器；
D　单向阀； M　油过滤器； S　旁通系统；
E　空气／油分离器； N　回油阀； T　空气出口过滤器；
F　最小压力阀； O　断油阀；
G　后冷却器；
H　带自动疏水器的水分离器；
电磁阀不但能够应用在气动系统中，在油压的系统、水压的系统中也能够得到相同或者类似的应用，比如低功率不供油小型电磁换向阀，密封件不需供油，排出的气体不会污染环境，可用于食品、医药、电子等行业。
