电子式绝缘电阻表基本误差检定

电子式绝缘电阻表一般采用标准高压电阻箱做标准器进行试验，对比标准电阻及测试电阻值以求得测量绝缘电阻误差。
1.电子式绝缘电阻表检定点选取
　　1)模拟式绝缘表在其测量范围内每个有分度线处检测。
　　2)数字式绝缘表在其范围内均匀选取至少10个电阻值（包括测量范围上限值、下限值或其附近的值）处进行检测。
　　3)同时具有模拟指示与数字指示的绝缘表在模拟式绝缘表所检测的分度线处检测。
2.电子式绝缘电阻表误差检测方法

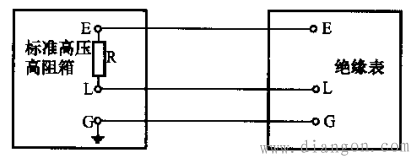

　　将标准器按图1所示方式与绝缘表连接。调节标准器，使绝缘表的示值依次达到确定的检定点值BX，记录相应标准器的对应值BX。

R——标准电阻；E——接地端子；L——测量线路端子；G——屏蔽端子
图1：检测基本误差接线图
3.电子式绝缘电阻表误差计算
　　绝缘表的基本误差按照下式计算。

式中：
　　EA——绝缘表的基本误差；
　　BX——绝缘表的示值；
　　BR——标准器的示值；
　　AF——基准值（绝缘表的示值）。
