电路图的组成_电路图的画法规则_看电路图的方法与步骤

　　电子技术爱好者部喜欢搞一些电子小制作，既可在实践中提高自已的技术水平和动手能力，又可取得实实在在的成果。当我们确定了一个小制作项目后，首先要看懂它的电路图，这是进行小制作的前提。

　　一、什么是电路图

　　电路图又称作电路原理图，是一种反映电子设备中各元器件的电气连接情况的图纸。电路图由一些抽象的符号、按照一定的规则构成。通过对电路图的分析和研究，我们就可以了解电子设备的电路结构和工作原理。因此，看懂电路图是学习电子技术的一项重要内容，是进行电子制作或维修的前提。

　　二、电路因由哪些要素构成

　　一张完整的电路图是由若干要素

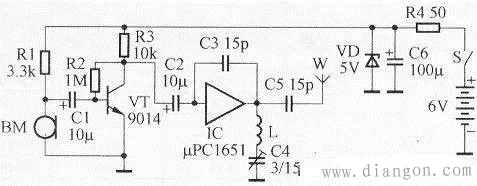

　　构成的，这些要素主要包括图形符号、文字符号、连线以及注释性字符等。下面我们通过图1所示无线话筒电路图的例子，作进一步的说明。

　　1、图形符号

　　图形符号是构成电路图的主体。图1为无线话筒电路图中，各种图形符号代表了组成无线话筒的各个元器件。例如小长方形表示电阻器，两道短杠表示电容器，连续的半圆形表示电感器等。各个元器件图形符号之间用连线连接起来，就可以反映出无线话筒的电路结构，即构成了无线话筒的电路图。

　　图1

　　2、文字符号

　　文字符号是构成电路图的重要组成部分。为了进一步强调图形符号的性质，同时也为了分析、理解和阐述

　　电路图的方便，在各个元器件的图形符号旁，标注有该元器件的文字符号。例如“R”表示电阻器，“C”表示电容器，“L”表示电感器，“VT”表示晶体管，“IC”表示集成电路等。

　　常用元器件的图形符号和文字符号见附表。

　　3、注释性字符

　　注释性字符也是构成电路图的重要组成部分，用来说明元器件的数值大小或者具体型号。例如图 1 中，通过注释性字符我们即可知道，电阻器R1的数值为 3.3kΩ，电容器C1 的数值为 10μF，晶体管VT的型号为9014，集成电路IC的型号为 μ PCl651等。

　　三、电路图的画法规则

　　除了规定统一的图形符号和文字符号外，电路图还遵循一定的画法规则。了解并掌握电路图的一般画法规则，对于看懂电路图是必不可少的。

　　1、电路图的信号处理流程方向

　　电路图中信号处理流程的方向一般为从左到右，即将先后对信号进行处理的各个单元电路，按照从左到右的方向排列，这是最常见的排列形式。例如图1所示无线话筒电路图，从左到右依次为话音信号接收 （BM）、音频放大 （VT）、高频振荡与调制 （IC）等单元电路。

　　2、连接导线

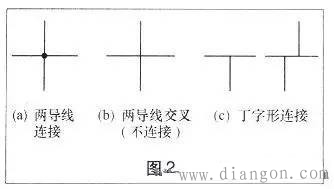

　　元器件之间的连接导线在电路图中用实线表示。导线的连接与交叉如图2所示，图2（a）横竖两导线交点处画有一圆点，表示两导线连接在一起。图2（b）两导线交点处无圆点，表示两导线交叉而不连接。导线的丁字形连接如图2（c）所示。

　　3、电源线与地线

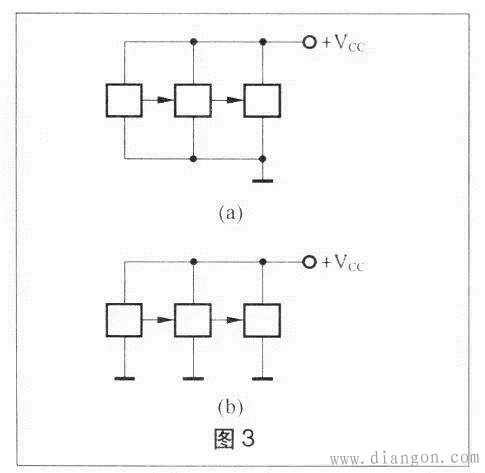

　　电路图中通常将电源引线安排在元器件的上方，将地线安排在元器件的下方，如图3（a）所示。有的电路图中不将所有地线连在一起，而代之以一个个孤立的接地符号，如图3（b）所示，应理解为所有地线符号是连接在一起的。

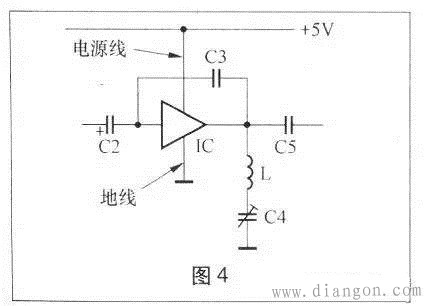

　　时应按图4所示连接电源线和地线。

　　4、集成电路的画法

　　集成电路内部电路-般都很复杂，包含若干个单元电路和许多元件，但在电路图中通常只将集成电路作为一个元器件来看待，因此，几乎所有电路图中都不画出集成电路的内部电路，而是以一个矩形或三角形的框图表示之。

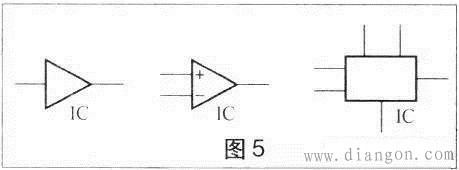

　　集成放大器、电压比较器等习惯上用三角形框图表示，其他集成电路习惯上用矩形框图表示，如图5所示。其左侧为输入端，右侧为输出端。

　　信号转换为电信号。

　　（2）由晶体管VT等构成的音频放大电路，其功能是对BM输出的音频信号进行放大。

　　（3）由集成电路IC等构成的高频振荡与调制电路，其功能是产生高频载频信号并完成调频调制。

　　图6所示为无线话筒电路原理方框图。

　　5、分析电路工作过程

　　通常电路图中不画出集成运放以及数字集成电路的电源引线，因为这不影响分析电路功能，但分析电源电路和实际制作时不能忘记其电源引线。例如图1中的集成电路IC，实际制作

　　四、看电路图的方法与步骤

　　掌握了以上的基础知识，就可以对电路图进行完整的分析了。下面我们以图1所示无线话筒电路图为例，介绍看电路图的基本方法与步骤。

　　1、判断信号处理流程方向

　　根据电路图的整体功能，找出整个电路圆的总输入端和总输出端，即可判断出电路图的信号处理流程方向。无线话筒的功能是将话音信号调制到高频信号上发射出去，图1电路图中，话筒BM为总输入端，天线W为总输出端。从总输入端到总输出端即为信号处理流程方向，图1为从左到右的方向依次排列。

　　2、划分单元电路

　　一般来讲，晶体管、集成电路等是各单元电路的核心元器件。因此，我们可以以晶体管或集成电路等主要元器件为标志，按照信号处理流程方向将电路图分解为若干个单元电路，并据此画出电路原理方框图。方框图有助于我们掌握和分析电路图。

　　图1电路可分解为3个单元电路：

　　（1）由驻极体话筒BM等构成的话音信号接收电路，其功能是将话音

　　通过以上两步分析，我们对无线话筒电路已有基本的了解，即可对照图1电路图和图6方框图，对无线话筒电路原理作系统的分析。

　　电路工作过程如下：话音信号被驻极体话筒BM接收转换为电信号后，通过耦合电容C1输入到晶体管VT基极。R1为BM的负载电阻。晶体管VT等构成电压放大器，将C1耦合过来的音频信号放大后，经C2耦合输出。R2为基极电阻，R3为集电极电阻。集成电路IC等构成高频振荡器，振荡频率由L、C4串联谐振回路决定，C4是微调电容，用于调节振荡频率。C3为反馈电容。C2耦合过来的音频信号对高频振荡信号进行频率调制，调频信号经C5耦合至天线W发射出去。

　　3、分析直流供电电路

　　电路图中通常将电源安排在右侧，直流供电电路按照从右到左的方向排列。图1中，整机电路的直流工作电源是6V电池，R4、C6和稳压二极管VD构成稳压电路，以提高电路工作的稳定性。S为电源开关。

　　至此，无线话筒电路图基本分析完毕。读者可以灵活运用以上所述看图知识和方法，通过实践不断提高自已的看图本领。
