数字高压表原理

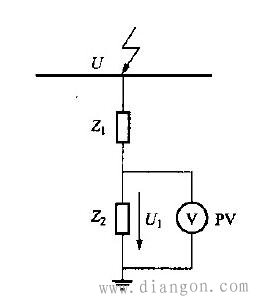

图示1：数字高压表工作原理示意图
　　Z1——高压分压器高压臂阻抗；
　　Z2——高压分压器低压臂阻抗；
　　PV——低压数字表;
　　U——被测高电压，;
　　n——高压分压器的分压比，;
　　U1——PV读数值。
　　数字高压表一般是指是用于测量频率范围在30Hz~300Hz内的交流高电压和(或)直流高电压的测量仪表，主要由高压分压器、传输电缆和低压数字表构成。为了减小外界干扰，高压分压器的低压输出端通常使用屏蔽电缆与低压数字表连接，电缆的屏蔽层与芯线间的电容与高压分压器的低压臂阻抗并联，因此传输电缆可以视为高压表的一部分。
