变压器在线路中的符号标识和联结方式

　　变压器一般用于电气设备的控制线路以及配电线路中，是电气设备控制线路中比较常用的设备之一，因此了解变压器在线路中的符号标识也是非常重要的。变压器在线路中一般用字母“T”表示，并使用图形符号进行标识，如图1所示。

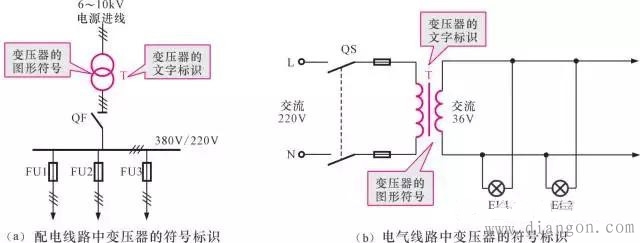

　　图1　变压器在线路中的符号标识

　　变压器的一般图形符号有两种，分别用于配电线路和电气线路中，其中电压输入端为变压器的初级绕组，电压输出端为变压器的次级绕组。此外带有磁芯或中心抽头的变压器，在其图形符号中也有所表示，如图2所示。

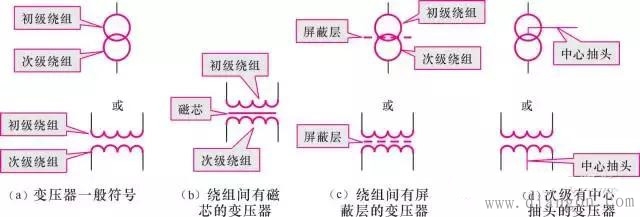

　　图2　变压器的图形符号

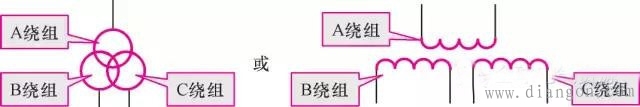

　　图3　三绕组变压器的图形符号

　　有些三相变压器在图形符号中还可以体现出变压器的连接方式，如图4所示。

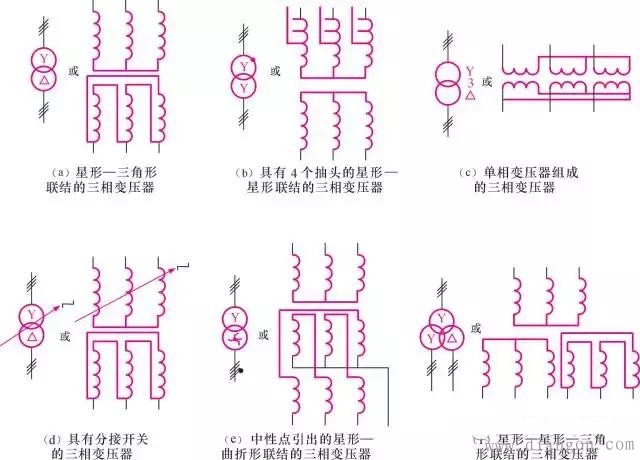

　　图4　三相变压器图形符号表示的连接方式

　　在实际的线路中，单相变压器的连接方式有两种，分别为串联方式和并联方式，如图5所示。变压器经串联可以得到较大的额定电压，而并联可以得到较大的额定电流。

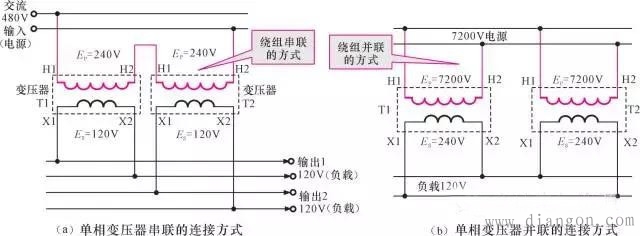

　　图5　单相变压器在线路中的连接方式

　　三相变压器内部的绕组较多，最常用的就是星形（Y形）的联结方式，这种结构是指三相变压器的初级绕组以Y形进行联结，即每个绕组的末端连接到中性点上，绕组的另一端与相应的线路进行连接，如图6所示。

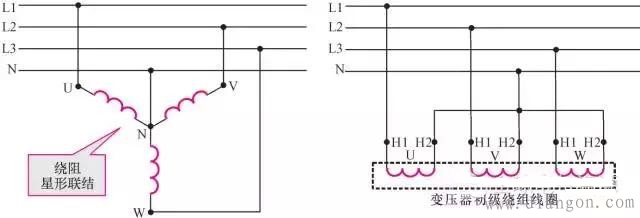

　　图6　三相变压器星形联结方式

　　三相变压器在线路中最常用的就是Y-Y形联结，即初级绕组和次级绕组均用Y形的联结方式，如图7所示。

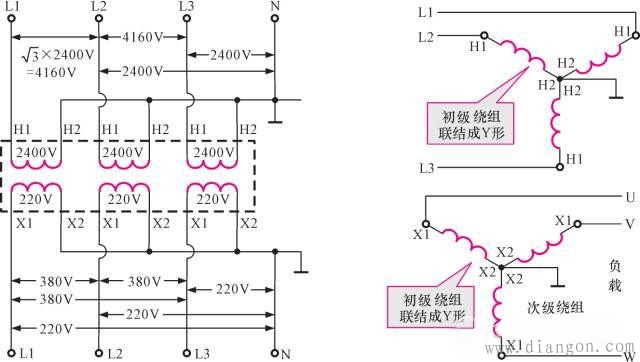

　　图7　三相变压器Y-Y形联结方式
