用按钮点动控制电动机起停电路

在工业生产过程中，常会见到用按钮点动控制电动机起停。它多适用在快速行程以及地面操图作行车等场合。控制线路如图所示。当需要电动机工作时，按下按钮SB，交流接触器KM线圈得电吸合，使三相交流电源通过接触器主触头与电动机接通，电动机便起动。当放松按钮SB时，由于接触器线圈断电，吸力消失，接触器便释放，电动机断电停止运行。

图 用按钮点动控制电动机起停电路

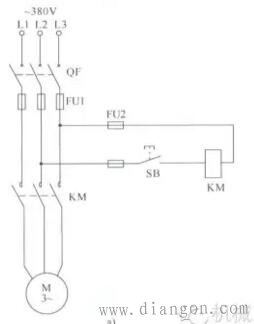

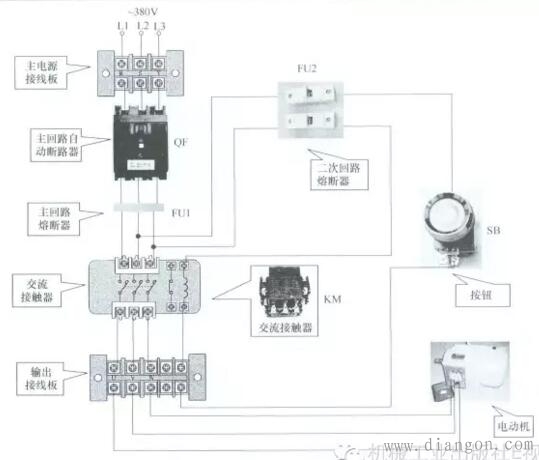

图a所示为用按钮点动控制电动机起停电路，图b所示为用按钮点动控制电动机起停接线电路实际连接线路，照此连接，可安装一个用按钮点动控制电动机起停配电电路。
