在工作中，常常会遇见一种自动循环控制线路，以满足自动控制和自动电气化的需求。如在有些生产机械中，要求工作台在一定距离内能自动循环移动，以便对工件连续加工，如在造纸工艺设备中，需对一个大浆池上面漂浮物进行往返清理，这就要求在大浆池上面装上闸板，工作时开动开关，自动循环去对上面漂浮物进行往返自动清理，故此，这种自动循环控制电路应用极为广泛，图所示是工作台自动循环控制电路与实物相结合电路，照此文字说明连接电路，就能安装做成工作台自动循环控制电路，应用非常广泛。

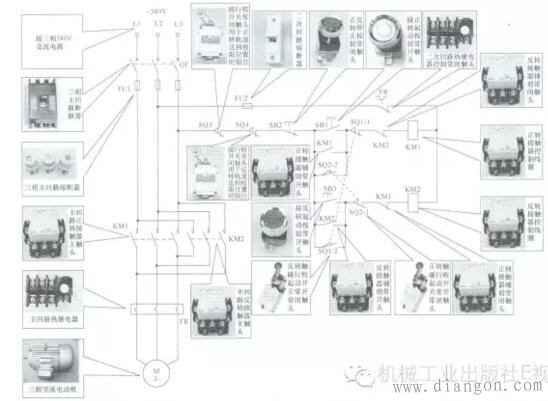

图 自动循环控制电路
如图所示是工作台自动循环控制电路。按下SB1，接触器KM1线圈得电动作，电动机起动正转，通过机械传动装置拖动工作台向左运动；当工作台上的挡铁碰撞行程开关SQ1(固定在床身上)时，其常闭触头SQ1-1断开，接触器KM1线圈断电释放，电动机断电；与此同时SQ1-2的常开触头闭合，接触器KM2线圈得电动作并自锁，电动机反转，拖动工作台向右运动；这时行程开关复原。当工作台向右运动行至一定位置时，挡铁碰撞行程开关SQ2，使SQ2-1常闭触头断开，接触器KM2线圈断电释放，电动机断电，同时SQ2-2闭合，接通KM1线圈电路，电动机又开始正转。这样往复循环直到工作完毕。按下停止按钮SB3，电动机停转，工作台停止运动。
另外，还有两个行程开关SQ3、SQ4安装在工作台循环运动的方向上，它们处于工作台正常的循环行程之外，起终端保护作用，以防SQ1、SQ2失效，造成事故。
