非传统电流互感器准确度等级及误差限值计算方法

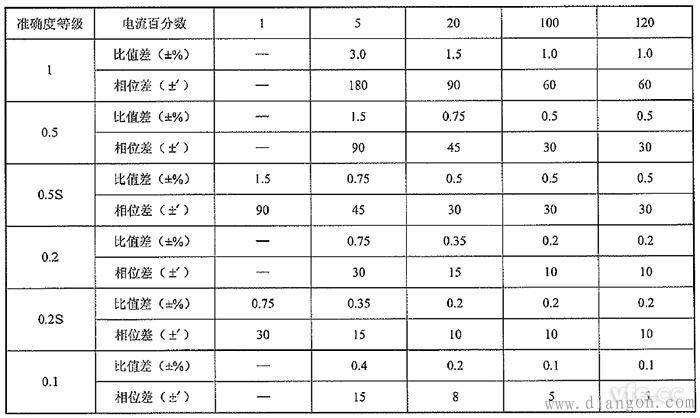

表1：测量用非传统电流互感器的准确度等级及误差限值

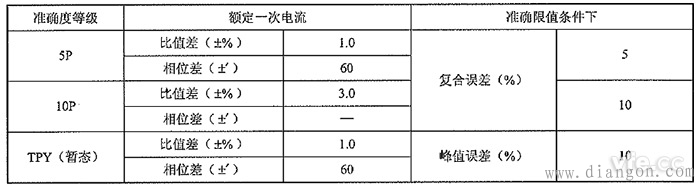

表2：保护用和暂态非传统电流互感器的准确度等级及误差限值
　　1. 非传统电流互感器的电流/电压变换误差
　　非传统电流互感器的电流/电压变换误差(传递比误差)εI、V按下式1规定：
……1
　　非传统电流互感器的相位误差δI、V定义为一次电流向量与二次电压向量的相位差，单位为“′”。向量方向以理想电流互感器的相位差为零且电流互感器二次负荷电阻的时间常数可忽略来决定，当二次电压向量超前一次电流向量时，相位差为正，反之为负。
　　2. 非传统电流互感器的电流变换误差
　　非传统电流互感器的电流变换误差(比值差)fI按下式规定：

……2
　　非传统电流互感器的相位误差δI定义为一次电流向量与二次电流向量的相位差，单位为“′”。向量方向以理想电流互感器的相位差为零来决定，当二次电流向量超前一次电流向量时，相位差为正，反之为负。
　　3. 二次输出为电流量的非传统电流互感器负荷误差
　　二次输出为电流量的非传统电流互感器负荷误差εc定义为：

……3
　　4. 二次输出为电压量的非传统电流互感器复合误差
　　二次输出为电压量的非传统电流互感器复合误差εc、v定义为：

……4
　　5. 非传统暂态电流互感器峰值误差
　　非传统暂态电流互感器峰值误差ε定义为：

……5
　　以上1~5中各电气量的定义为：
　　● KI——额定一次电流与额定二次电流之比；
　　● KI、V——额定一次电流与额定二次电压之比；
　　● Ip——一次电流方均根值；
　　● Is——二次电流方均根值；
　　● Us——二次电压方均根值；
　　● ip——一次电流瞬时值；
　　● is——二次电流瞬时值；
　　● us——二次电压瞬时值；
　　● T——一个周波的时间；
　　● ie——瞬时误差电流，二次输出为电流量时，ie=KIis-ip，二次输出为电压时，ie=KI、Vus-ip；
　　● Ipsc——一次回路短路电流方均根值。
