接地电阻测试仪使用方法

接地电阻是指埋入地下的接地体电阻和土壤散流电阻。
使用方法
1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。
2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。

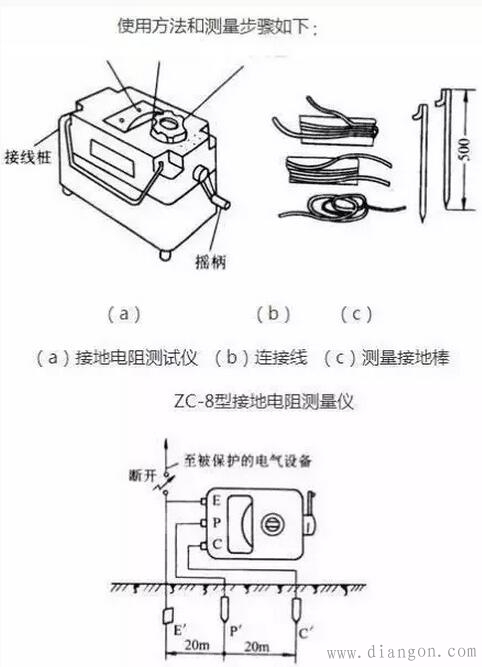

3、把摇表置于接地体近旁平整的地方，然后进行接线。（1）用一根连接线连接表上接线桩E和接地装置的接地体E′。（2）用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′。（3）用一根连接线连接表上接线桩P和离接地体20m远的接地棒P′。
4、根据被测接地体的接地电阻要求，调节好粗调旋钮（上有三档可调范围）。
5、以约120转/分钟的速度均匀地摇动摇表。当表针偏转时，随即调节微调拨盘，直至表针居中为止。以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。
6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。取几次测得值的平均值作为接地体的接地电阻。
