38条电气小知识

1、开关柜为什么叫“成套”，都由什么柜组成？
开关柜由进线、计量、PT、出线等组成。柜内装有一次、二次元件，在购买时必须配套，所以叫“成套”。
2、 我国电力电压有多少个级别，并说出分级的作用。
分为500KV、220KV、110KV、35KV、10KV、380V、220V等级别。
由于电压的高低与线损有关，电压越高、线损越低。这样，输送电的距离越远，需要输送的电压级别就越高。
3、 为什么要卸电压（10KV级别）？用什么方法可以安全卸电压？
在进行停电的时候，为了防止电容还有余电，伤及人员，所以必须卸电压。
安全卸电压的方法：打开柜门或屏板时，不可直接用手接触母线。先用10KV的试电笔检查是否有电，然后找一颗导线，一头接地、一头接在试电笔前端，用试电笔前端接触母线放电，完成后方可维修，保证人身安全。切记这一点。
4、 10KV试验电的电压应该是多少？国内、国际标准有什么区别？
国内：柜体4.2万伏，断口4.8万伏；
国际：3.6万伏
5、 如何理解开关柜型号中KYN各字母的含义？
K—金属封闭铠装式
Y—移开式
N—户内
6、 泄压通道的作用是什么？
若万一柜体发生爆炸,将会产生一股强劲的气浪。这时如果柜顶有泄压通道，则气浪可由顶部排出,而不影响其他部分的正常工作；若无泄压通道，气浪就会向最薄弱的地方冲开。
7、 开关柜应装配那些主要一次元件？
断路器、触座、避雷器、零序互感器、电流互感器(CT)、电压互感器(PT)、高压熔断器等。
8、环网开关柜的作用是什么？靠什么保护变压器？
作用是可带负荷分合闸，他靠高压熔断器来保护变压器。
9、空气绝缘距离的国家标准是多少？
相间相对地的空气距离，10KV要求125mm。
10、什么叫绝缘件爬距？
高压带电侧至地的、沿绝缘件外表爬行的导通距离叫绝缘件爬距。10KV要求235mm。
11、用什么方法检查真空开关是否真空？
用耐压试验检测。断口用4.8万伏检测。
12、隔离插头、隔离开关有什么作用，用于哪种柜类？
隔离插头，用于手车柜；隔离开关用于固定柜。其作用均为不带负荷分合闸，方便维修。
13、高压柜电流大致分几级？负荷开关属哪级？
分大 中 小，即：3150A、1250A、630A 三级。负荷开关属630A级别。
14、高压熔断器作用是什么？
作保护变压器用，PT属小型变压器类。
15、带电显示器有什么作用？
起指示作用，显示柜内是否有高压电。
16、程序锁起什么作用？安装在什么地方？
柜与柜操作顺序按规定程序连锁，起到防误操作的作用。
17、接地开关起什么作用？
接地开关安装在出线端，检修时可以防止倒供高压电，保证人身安全。
18、活门的作用是什么？
当手车拉离柜体时，防止人或金属接触到带高压电的静触头。
19、母线为什么要套胶？
起到一个绝缘的作用，可减少空气绝缘距离，防止小动物入柜造成短路事故。
20、避雷器的作用是什么？为什么每组柜都至少有一个避雷器？
避雷器按电压等级设计，千万不能装错。有些还根据用途不同设计而设计不同。如：发电厂输出电的、有线路运行的、有电容的。
避雷器主要是当线路中某地段产生过高电压时，可将其吸收以达到线路安全运行的目的。如：进线柜有一套避雷器，可保护柜内线路安全；而外路电源在进柜时，已经装有避雷器，所以如果外路电源产生高电压，由于有避雷器作保护，入柜时就比较安全；出线柜下端带避雷器，主要是考虑真空断路器分合时会产生过电压现象，所以必须安装避雷器以代替过电压吸收器。

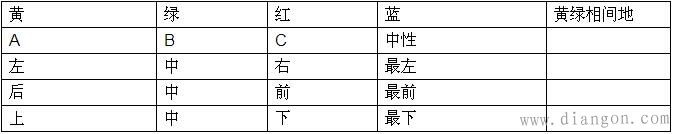

21、如何区别相色及相排列。

22、说说电流互感器及零序互感器的作用。
电流互感器起计量保护作用；
零序互感器起保护作用。
23、电流互感器可以返转装配吗？为什么？
正常流向L1→L2，如果由L2→L1 ，则二次线设计需作修改。
24、VE柜和环网柜有什么区别？
VE柜（手车型）用断路器分断，保护变压器0.2秒
环网柜(固定型)用高压熔断器保护变压器0.02秒
25、湿控器起什么作用？
通过感应探头探测出湿度，如超过正常湿度，通过发热板发热进行调节。有两种操作方式：自动和手动。
26、一次方案图起什么作用？
代表主回路线路上所装配的原件及走向
27、PT与CT叫法代表什么？
PT—电压互感器，CT—电流互感器
28、AC与DC叫法代表什么？
AC—交流电，DC—直流电
29、断路器有几种操作机构？
手动、自动分电、磁、弹簧、接触器用磁吸。如：低压的空气开关用手动
高压的真空开关用CD10或CD17（电磁机构），用CT8或CT19（弹簧机构）
30、空开关柜作用是什么，它靠什么来保护变压器？
其作用是真空灭弧，可带负荷分合闸，作输送电用，靠电流互感器及仪表切断电流来保护变压器。也可装其他元件，作其他用途。
31、真空断路器起什么作用？
能带负荷分合闸，用真空灭弧。
32、真空开关行程应是多少？
行程：11±1 弹簧压缩：4±1 VE：8±0.5
33、断路器的分类：
（1）真空断路器：利用真空（真空度为100000汞柱以下）作为灭弧介质和主绝缘介质。灭弧的动静触头均密封在真空灭弧室内。主要有10VK。35KV电压等级。
（2）六氟化硫断路器：问世较晚。七十年代初才被广泛应用，目前已是电力系统的先进设备，以SF6气体作为灭弧介质。切断能力比一般断路器高10倍左右。电弧电压低。燃弧时间短触头烧坏少，能频繁操作。缺点SF6较贵。需要回收装置，结构较复杂。我国已制造出勤率220KV以SF6为主体的全封闭式组合电器。把断路器，隔离开关。互感器，避雷器。母线等变电站的主要设备全部装在交有SF6气体的密封容器中大大减小了变电站占地空间。是超高压电器发展主要方向。国外已广泛应用。
（3）断路器：以压缩空气为灭弧介质。在超高压方面目前是主要产器。我国产380KV。国外已产765KV。
（4）自产所断路器：利用固定介质受电弧作用分解成气体进行吹弧使电弧熄灭。电压低断流小。适用于农业用电子统。
（5）磁吹断路器：利用磁场将电弧吹入灭弧栅中。
34、电力变压器
变压器是一种变换电压（电流）的电气设备。它不能变换功率。
基本结构：主要由一个闭合铁芯和绕在铁芯上两个匝数不同并互相绝缘的线圈（即绕组）组成，为了减小涡流及磁滞损失，铁芯是用涂有绝缘漆，厚度为0.35-0.5mm导磁性能很好的硅钢片叠成，(http://www.gdzrlj.com/版权所有)它组成变压器中的闭合磁路一次线圈称厚线圈式原边，二次线圈称付线圈式付边，用三分单相变压器连接成的三相变压器组，就是三相变压器。
35、电流互感器
基本结构：电流互感器是一个时用来扩大量程的变流器。
基本结构和普通电压器一样，也是由铁芯和绕在铁芯上的原付线圈组成，使用时，主的原边与被测电路负荷串联，付边串接5A的电流表和保护继电器电流线圈由于其原边用粗导线，其匝数只有一匝或几匝，固而它的电阴极小，电压很低，串入被测电路后因而并不改变补测电流，付边导线很细，匝数很多，但其感应电势并不高（只有几伏）付边电流表和继电器线圈电阻都很小，工作时，付边可视为短路状态，根据变压器运行原理：电充互感器原边电流之比应与匝数成反比：
L1/L2=W2/W1或L1=W2/W1L2。 W2/W1=K2变比。
36、电压互感器
基本结构：是扩大电压量程的特殊变压器，基本结构和普通变压器相同。故电压互感器原边和付电的电压关系U1/U2=W1/W2。
37、避雷器
基本原理：当过电压被传来时。内外间隙S1，S2同时击穿。强大雷电流通过接地装置流入大地限制了过电压的幅值。
国内最大的雷电事故之一：1989.8.12 山东黄岛油库特大火灾。19人死亡，78人受伤。3。6万吨原油被大火绕掉。直接损失数十千万元。
38、高压绝缘子
高压绝缘子作用：用来支持和固定母线与带电导体，并使带电导体间或导体与大地之间，有足够的距离和绝缘；绝缘子绝缘是靠表面形状来获得。
不同电压等级的绝缘子。除具有不同的有效高度外。其表面情况也不一样。其表面做成高低凹凸的裙边。以增加其表面长度。
