绘制电气原理图应遵循的基本原则

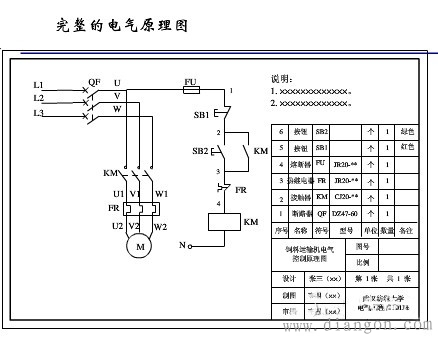

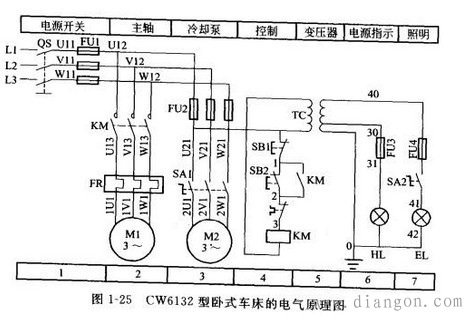

电气原理图是用图形和文字符号，表示电路中各个电气元件的连接关系和电气工作原理，它并不反映电气元件的实际大小和安装位置。现以如图所示的CW6132型卧式车床的电气原理图为例来说明绘制电气原理图应遵循的一些基本原则。
　　①电气原理图一般分为主电路、控制电路和辅助电路。主电路包括从电源到电机的电路，是大电流通过的部分，画在图的左边（如图中的1，2，3区）。控制电路和辅助电路通过的电流相对较小，控制电路一般为继电器、接触器的线圈电路，包括各种主令电器、继电器、接触器的触点（如图中的4区）；辅助电路一般指照明、信号指示、检测等电路（如图中的 5，6，7区）。各电路均应尽可能按动作顺序由上至下、由左至右画出。

　　②电气原理图中所有电气元件的图形和文字符号必须采用国家规定的统一标准。在图中， 电气元件采用分离画法，即同一电器的各个部件可以不画在一起，但必须用同一文字符号标注。 对于同类电器，应在文字符号后加数字序号以示区别（如图1-25中的SB1和SB2）。
　　③在电气原理图中，所有电器的可动部分均按原始状态画出，即对于继电器、接触器的触 点，应按其线圈不通电时的状态画出；对于控制器，应按其手柄处于零位时的状态画出；对于按 钮、行程开关等主令电器，应按其未受外力作用时的状态画出。
　　④动力电路的电源线应水平画出；主电路应垂直于电源线画出；控制电路和辅助电路应垂 直于水平电源线；耗能元件（如线圈、电磁阀、指示灯等）应接在下面一条电源线一侧，而各种 控制触点应接在另一条电源线上。
　　⑤应尽量减少线条数量和避免线条交叉。各导线之间有电联系时，应在导线交叉处画实心 圆点。根据图面布置需要，可以将图形符号旋转绘制，一般按逆时针方向旋转90%但其文宇符 号不可倒置。
　　⑥在电气原理图上应标出各个电源电路的电压、极性、频率及相数；对某些元器件还应标 注其特性（如电阻值、电容值等）；不常用的电器（如位置传）还要标注其操作方式和功能等。
　　⑦为方便阅图，在电气原理图中可将图分成若干个图区，并标明各图区电路的作用。
