供配电监控系统组成

大厦供配电系统主要由高压配电柜、低压配电柜、电力变压器、空调动力配电柜、应急柴油发电机组、直流操作柜等设备组成。
通常大厦为一类用电负荷，采用二路高压供电，二路电源互为备用，当工作电源失电后，备用电源自动投入运行，确保整座大厦的供电。当二路电源均失电的情况下，自备发电机组自动投入，向大厦负载供电。
　　大厦供配电监控系统，主要是监控大厦供配电设备和柴油发电机组的运行状态。
1．低压供配电监控系统 2．应急柴油发电机与蓄电池组监控
1．低压供配电监控系统：

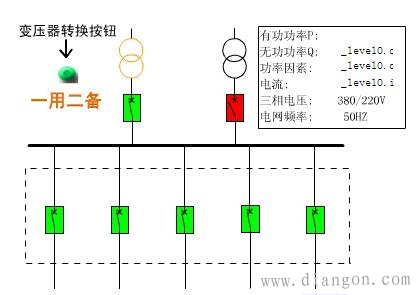

　　控制器通过温度传感器、电压变送器、电流变送器、功率因数变送器自动检测变压器线圈温度、电压、电流和功率因素等参数，并将各参数转换成电量值，经由数字量输入通道送入计算机，显示相应的电压、电流数值和故障位置，并可检测电压、电流，累计用电量。如图所示为低压供配电监控系统。低压供配电监控系统由现场设备即电流变送器、电压变压器、功率因数变送器、有功功率变送器等各类传感器及直接数字控制器组成。

　　监控原理是将各类传感器接至相应监测点，各点信息经由传感器转换为电量信号送入控制器，经过控制器的参数比较、计算，送入中央控制系统。
2.应急柴油发电机与蓄电池组监控：
　　为保证消防泵、消防电梯、紧急疏散照明、防排烟设施、电动防火卷帘门等消防用电，必须设置自备应急柴油发电机组，按一级负荷对消防设施供电。柴油发电机起动迅速、自起动控制方便，市网停电后能在10～15s内接带应急负荷，适合作应急电源。对柴油发电机组的监控包括电压、电流等参数检测、机组运行状态监视、故障报警和日用油箱液位监测等。
　　智能建筑中的高压配电室对继电保护要求严格，一般的纯交流或整流操作难以满足要求，必须设置蓄电池组，以提供控制、保护、自动装置及事故照明等所需的直流电源。钢镍电池以其体积小、重量轻、不产生腐蚀性气体、无爆炸危险、对设备和人体健康无影响而获得广泛应用。
