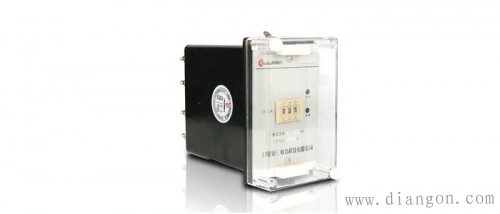

电流继电器与电压继电器的区别

但从继电器的设计讲，二者是有区别的。电流继电器磁路系统按IW=C来考虑，即在继电器动作过程中由于衔铁的动作而导致线圈电感发生变化时，也不会影响到回路电流值。
电流继电器是反映电流变化的继电器，它的吸引线圈匝数少，线径粗。能通过较大的电流，使用时与负载串联。电压继电器是反映电压变化的继电器，它的吸引线圈匝数多，线径细。使用时与电源并联。
该电流是由回路中其它电路元件较大的阻抗决定了的，电流继电器线圈阻抗对整个回路阻抗的影响可忽略不计。因此，一般电流继电器线圈导线匝数少，电感和电阻均较小，因而线圈电流较大。供给电流继电器线圈的是恒定的电流值。
电压继电器线圈输入的信号是相对恒定的电压值，一般是电源电压直接加在线圈上或通过网络分配给它以恒定的电压值。因此，回路电流主要取决于线圈阻抗，一般不涉及其它回路元件。为了尽量减小它对其它支路的分流作用,一般导线细，匝数多,电感和电阻都较大，线圈电流不大。

选用电流或电压继电器时，要有相对的电路条件。电流继电器要求恒流源电路条件,即回路有较大阻抗与之串联,它本身阻抗对回路电流影响很小。电压继电器要求提供恒定的电压。电流继电器当作电压继电器用，因其线圈电阻小,很容易烧坏线圈,甚至造成电源短路。如将电压继电器当电流继电器使用线圈串接在线路里时，由于其大的阻抗会明显地改变原来回路参数，会因线圈得不到足够的电流而继电器不动作。
