串励单相电动机通电后不转的原因和解决方法

串励单相电动机，通电不转细分析。
电刷磨短不接触；严重磨损换向器；
换向片间有短路；匝间短路或对地；
定子转子有断路；电源电压过于低。
手持电动工具和缝纫机常用此种电动机。

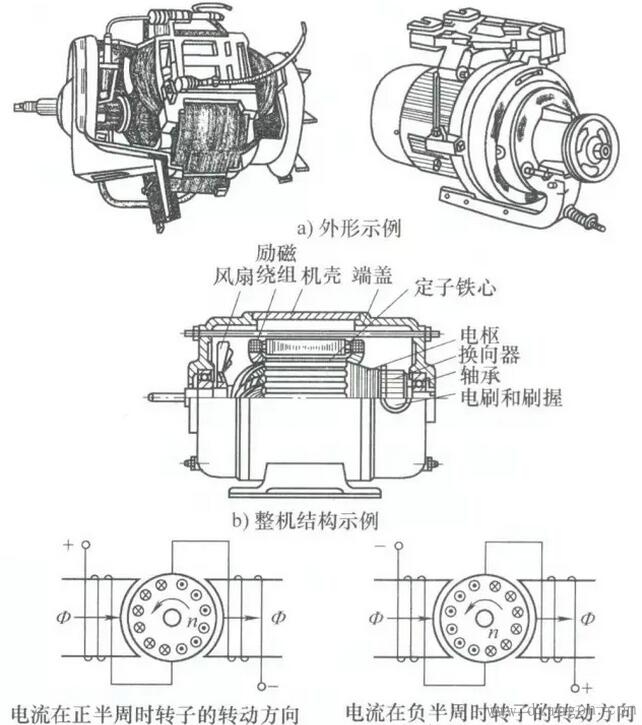

图所示为串励单相电动机的外形和定、转子结构示例及电路原理图。

图 串励单相电动机外形和定、转子结构示例及电路原理图
串励单相电动机通电后不起动的原因有如下三个方面：
1）电路不通或电阻较大，其中包括：
①电刷与换向器未接触或接触不良。具体表现有：电刷磨得较短或因故被卡住二不能与换向器较好地接触；换向器表面磨损严重后不能与电刷良好的接触。
②线路有断路故障，使电路不通。其中有电刷引接线断裂；定子或转子绕组出现断路故障等。
2）绕组有匝间短路或对地短路故障，换向器换向片之间有短路故障。
3）电源电压较低，同时负载要求一定的起动转矩。
